Balança rodoviária BRTM

Especificações e configurações

Onze configurações padrão da BRTM, da tabela de fabricação JNL. Escolha uma linha para montar a sua balança.

Fonte: tabela de configurações padrão da fabricação JNL. Outras medidas e capacidades sob projeto.

Em todas as configurações BRTM

Monte sua balança

Veja o que já vem na BRTM, marque os opcionais e envie tudo de uma vez.

Já vem na BRTM

• Plataforma totalmente metálicaMódulos com 8 longarinas e 2 travessas
• Estrutura IW 31021,0 kg/m · aço ASTM A572 Grau 50
• Células de carga digitais DHM14H/40t485 · anti-tombamento · IP68 · aço inox ficha ↗
• Caixa de junção inoxIP67 · válvula GORE
• Indicador WT27R-GráficoTela TFT de 7" · frontal IP65 ficha ↗
• Proteção contra surtos de tensãoPara o sistema de pesagem
• Cabo padrão de 20 mDa balança ao indicador

Composição padrão da BRTM. A proposta técnica confirma os itens do seu projeto.

Opcionais

Marque o que quer incluir. Os itens marcados vão junto na mensagem do orçamento.

Software de pesagem WT-RODO

Gerenciador de pesagens de caminhões: pré-pesagem, relatórios e reconhecimento de placas na versão Advanced.

Ver ficha do WT-RODO ↗Incluir no orçamento

Display remoto

Repete a leitura do indicador em tamanho grande, para quem está na pista.

Incluir no orçamento

Automação completa

Semáforo, controle de acesso, pesagem sem operador e integração com o seu sistema.

Incluir no orçamento

Câmera

Registro de imagem e leitura de placa.

Incluir no orçamento

Cancela

Controla a entrada e a saída da pista de pesagem.

Incluir no orçamento

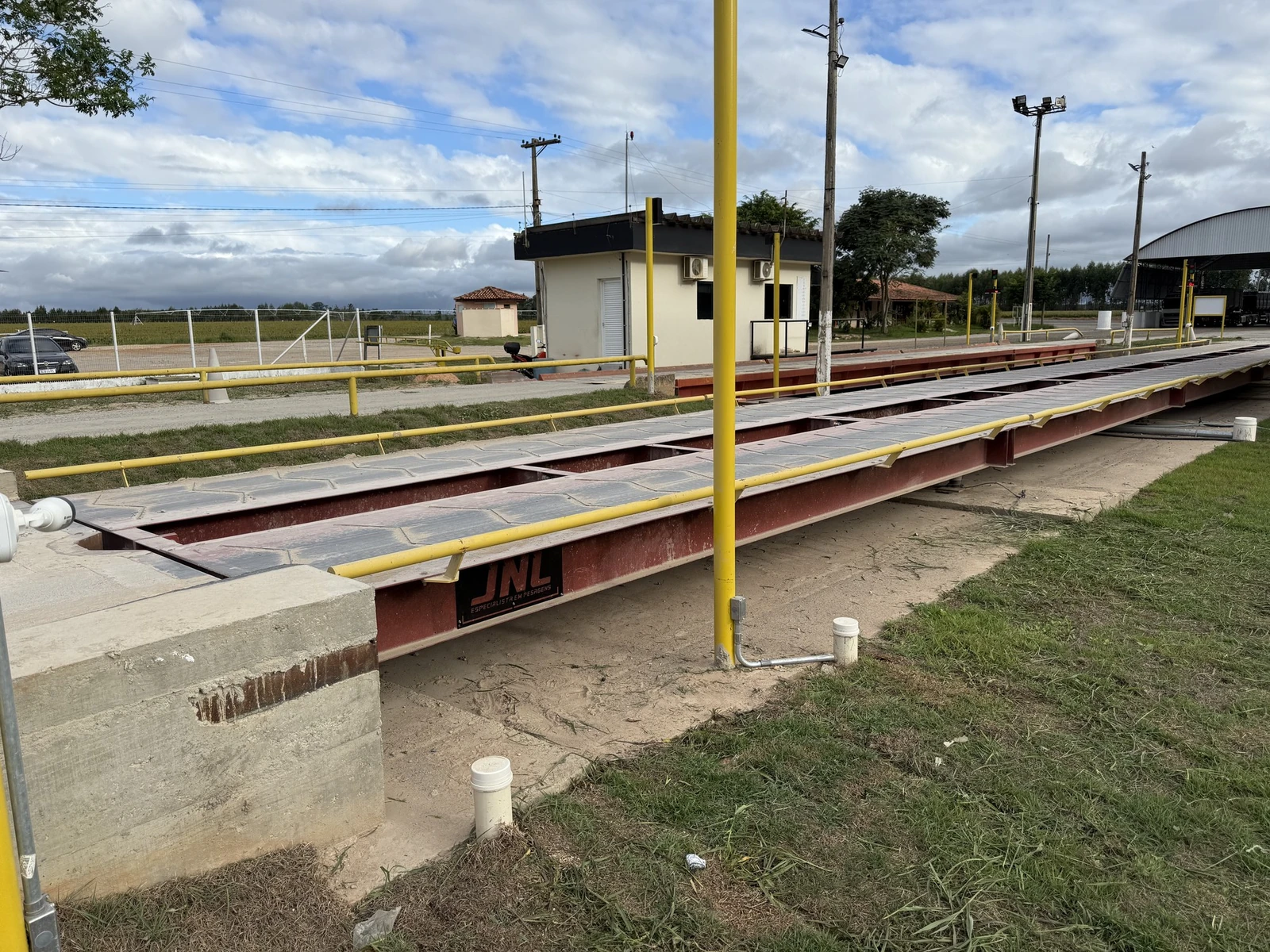

Guard rail de proteção lateral

Barra de proteção ao longo das laterais da plataforma.

Incluir no orçamento

Cor da estrutura sob pedido

A estrutura sai na cor que você pedir.

Incluir no orçamento

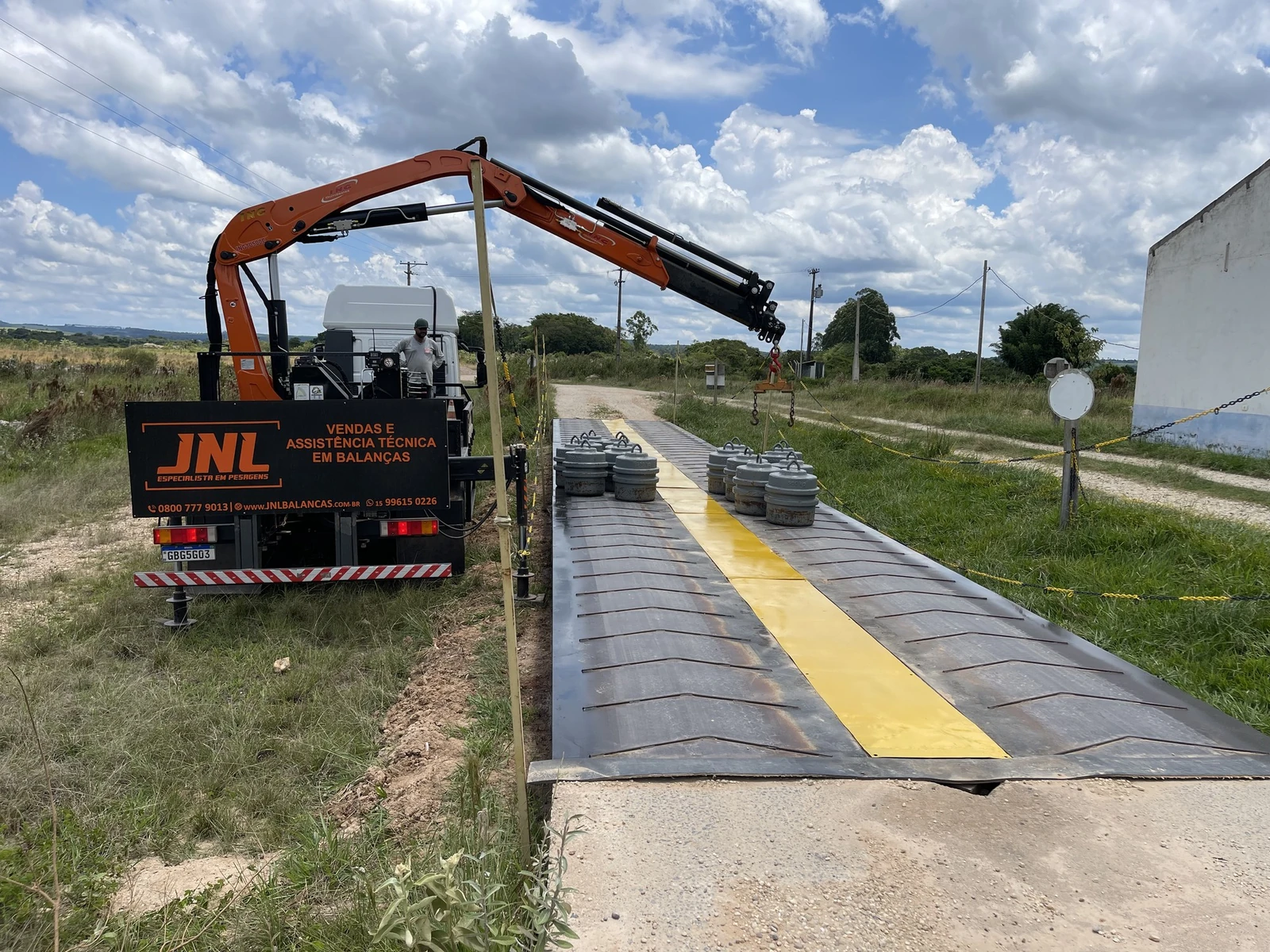

Fechamento central

Fecha o vão central entre as duas pistas da plataforma.

Incluir no orçamento

Dúvida sobre os opcionais? Pergunte no WhatsApp↗

Como ela é feita

Quatro partes trabalham juntas para transformar o peso do veículo em uma leitura na tela.

Render 3D JNL

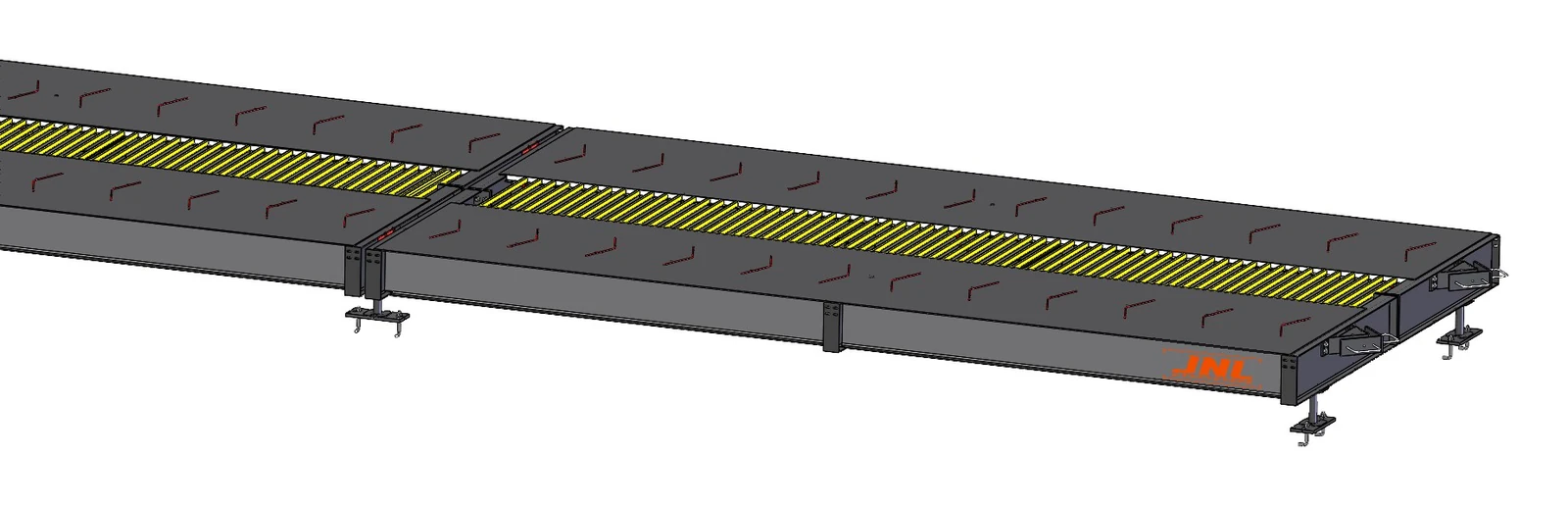

01 · Plataforma

Onde o veículo fica para pesar

É a pista que recebe o caminhão durante a pesagem. Na BRTM, a ponte de pesagem é totalmente metálica, montada em módulos. Comprimento e largura fazem parte da configuração escolhida.

Render 3D JNL

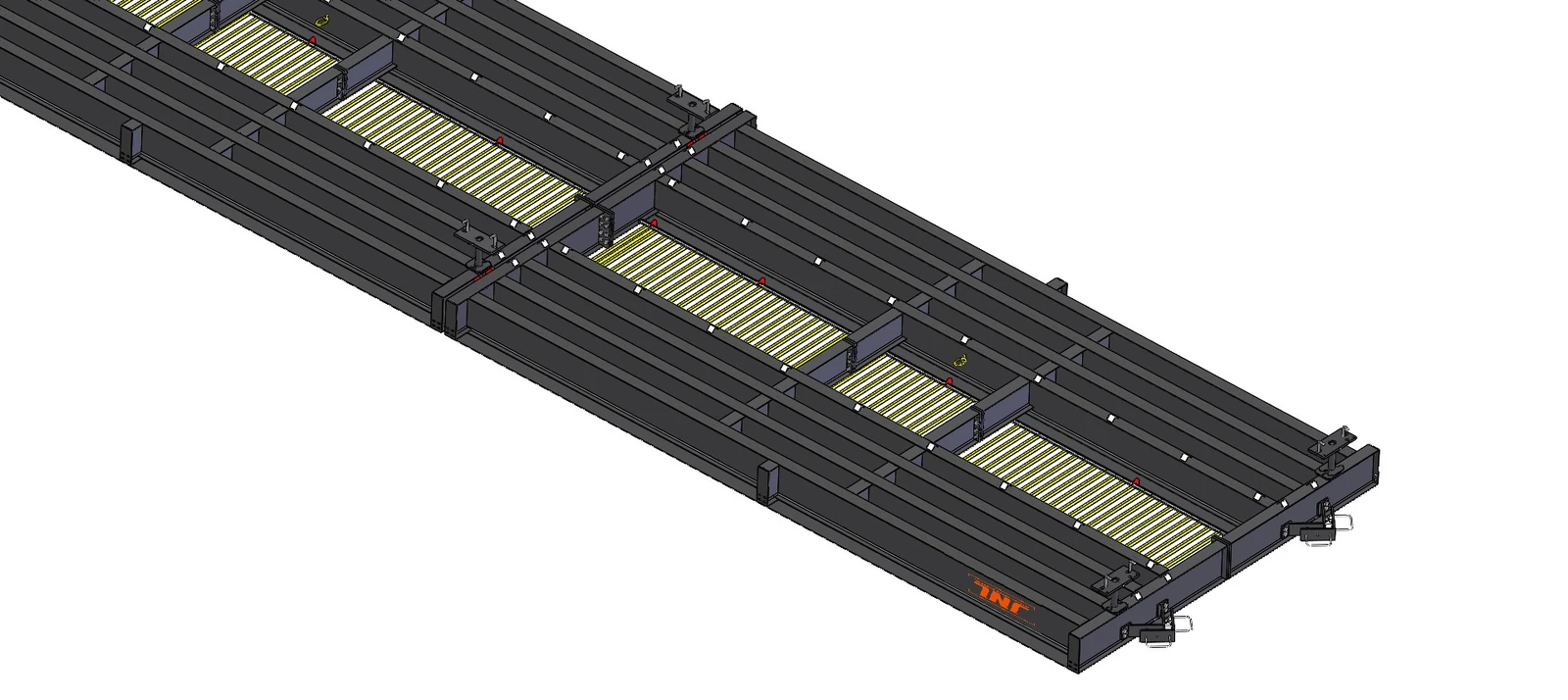

02 · Estrutura

O conjunto que sustenta a plataforma

Cada módulo tem 8 longarinas e 2 travessas em viga IW 310 × 21,0 kg/m, de aço ASTM A572 Grau 50 (escoamento mínimo de 345 MPa e resistência mínima de 450 MPa).

Foto de obra JNL · BRTM

03 · Células de carga

Os sensores que medem a carga

Instaladas nos apoios da estrutura, transformam a força recebida em sinal para o sistema de pesagem. O padrão da BRTM usa células digitais DHM14H/40t; a quantidade varia conforme a configuração.

Imagem oficial Weightech

04 · Indicador de peso

Onde o operador acompanha a pesagem

Recebe os sinais das células e apresenta o peso na tela. O indicador padrão é o WT27R. É o ponto de leitura e operação do sistema de pesagem.

Qual instalação escolher?

A BRTM é fornecida sobre piso ou semi-embutida. Compare pelo que muda no seu pátio.

Obras e assistência

Fotos reais de obras JNL com balanças de plataforma metálica e o que acontece depois da compra.

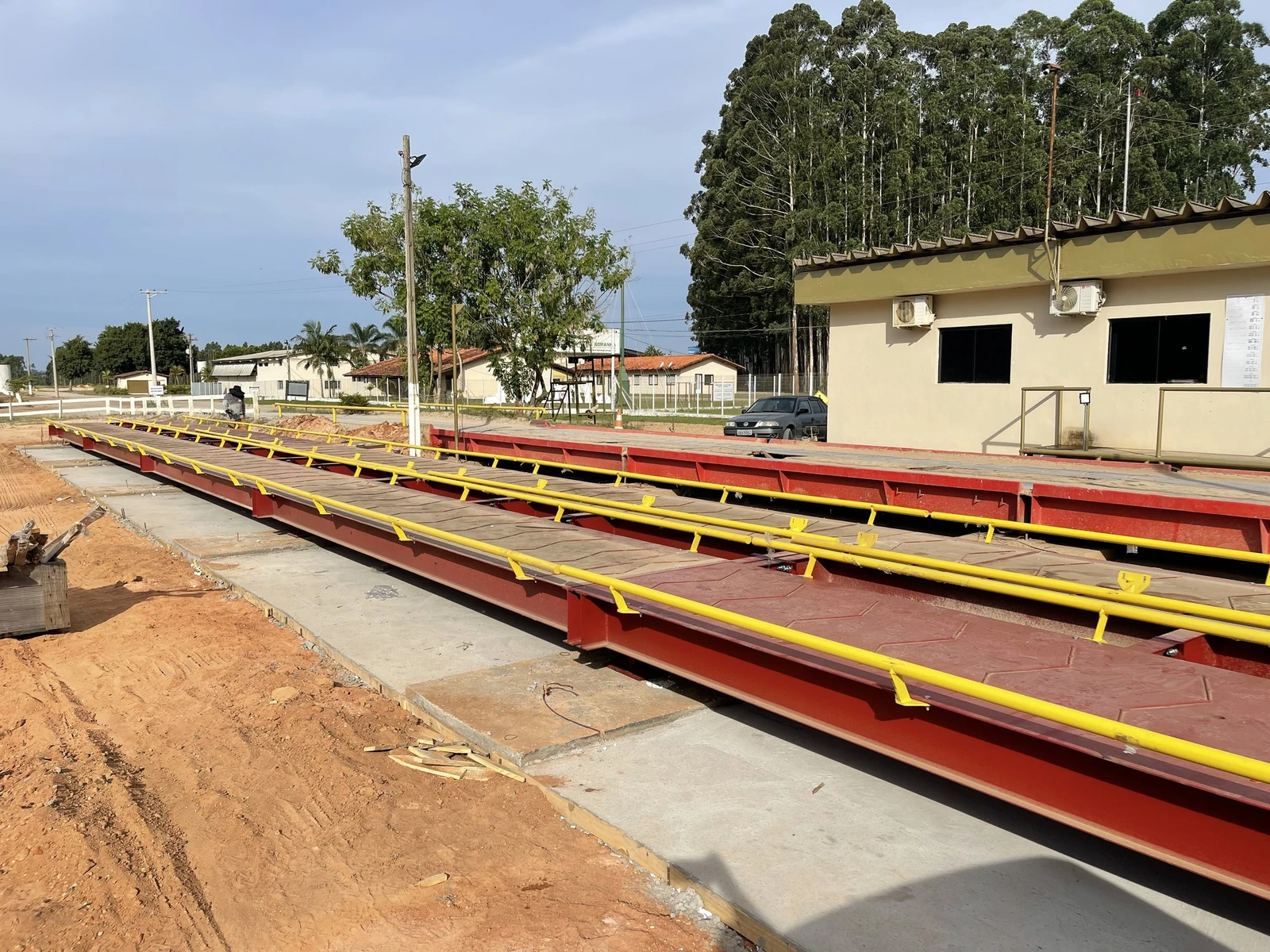

1. 01Instalação

   Estrutura fabricada pela JNL e montada na sua obra pela equipe JNL.

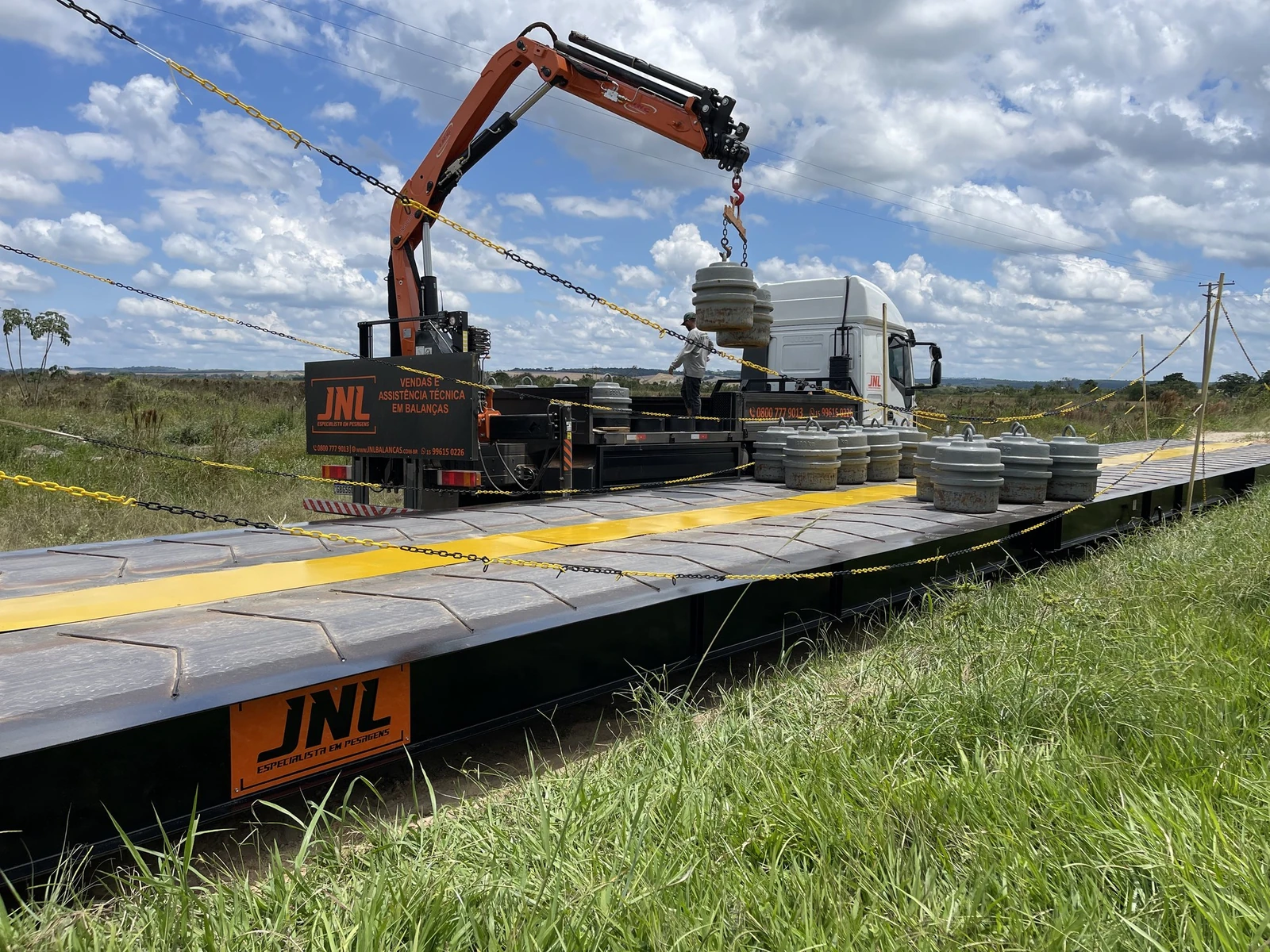

2. 02Calibração com pesos-padrão

   Unidade móvel própria e pesos-padrão com certificado de calibração RBC.

3. 03Manutenção preventiva

   Assistência técnica da JNL, oficina autorizada IPEM-SP/INMETRO para manutenção e reparo.

4. 04Plantão 24h

   Suporte técnico em regime de plantão, 24 horas.
