Automação de balanças rodoviárias

A balança que identifica, pesa, fotografa e registra sozinha.

Com o software WT-RODO, a câmera lê a placa, a cancela só abre para veículo cadastrado, os sensores conferem a posição do caminhão e as câmeras fotografam as placas e a carga. O ticket sai no totem, sem o motorista descer, e cada pesagem segue para o seu sistema de gestão.

Pedir projeto de automação Ver como funciona Assistir ao vídeo (3:11)

Opcional nas quatro famílias de balanças rodoviárias JNL: SMARTFORCE, BRMC, BRTM e BRP.

Leitura de placa OCR
Cancelas e semáforos
Sensores de posição
Fotos de placas e carga
Ticket no totem
Exportação para o ERP

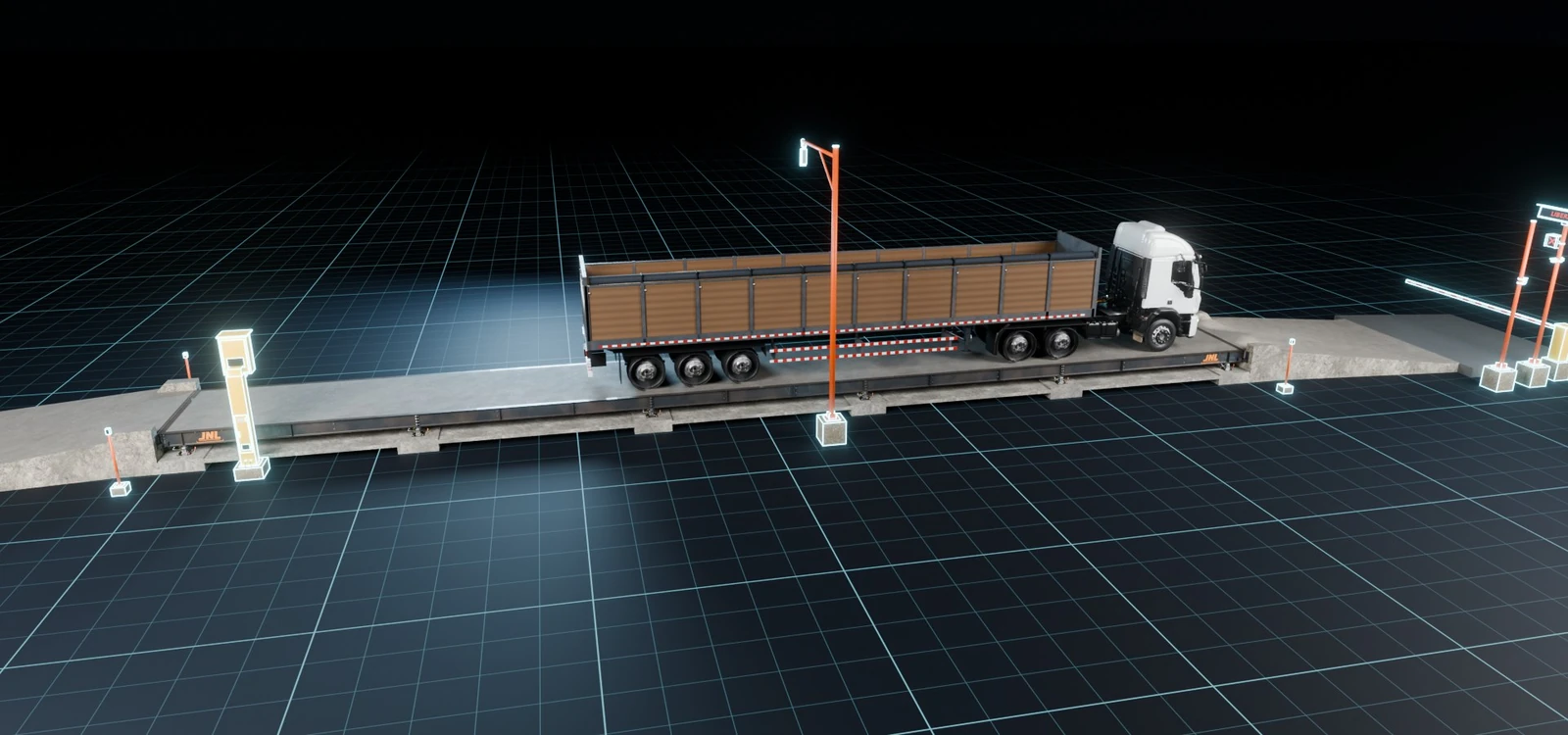

Carreta de grãos sobre a balança rodoviária SMARTFORCE, com cancelas, semáforos, câmeras e totem da automação, em cena 3D — Quadro do vídeo 3D da JNL: carreta sobre a SMARTFORCE com a automação completa. Imagem ilustrativa.

Contra fraudes na pesagemPlaca sem cadastro não entra, roda fora da balança não registra e cada pesagem guarda as fotos.
Sem filaO motorista não desce: a cancela abre, o peso é registrado e o ticket sai no totem, ao lado da cabine.
Dados direto no seu sistemaAs pesagens são exportadas automaticamente para o sistema de gestão, sem digitar de novo.
24 horasA automação permite operar a balança 24 horas por dia.

Como funciona

Da chegada à saída, sem o motorista descer

Acompanhe uma carreta de grãos: entra carregada por uma cabeceira, descarrega e volta vazia no sentido contrário. Escolha uma etapa para ver cada equipamento agir.

Esquema ilustrativo, fora de escala, visto de cima. Placas e pesos fictícios.Cada cabeceira é entrada para um sentido e saída para o outro.

Câmera de leitura de placa identificando a carreta na chegada, com o cartão da placa cadastrada — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 01

Leitura da placa

Na chegada, a câmera de leitura de placa (OCR) identifica o veículo. O WT-RODO confere o cadastro e mostra a placa no display remoto.

Câmera OCR
Display remoto
WT-RODO

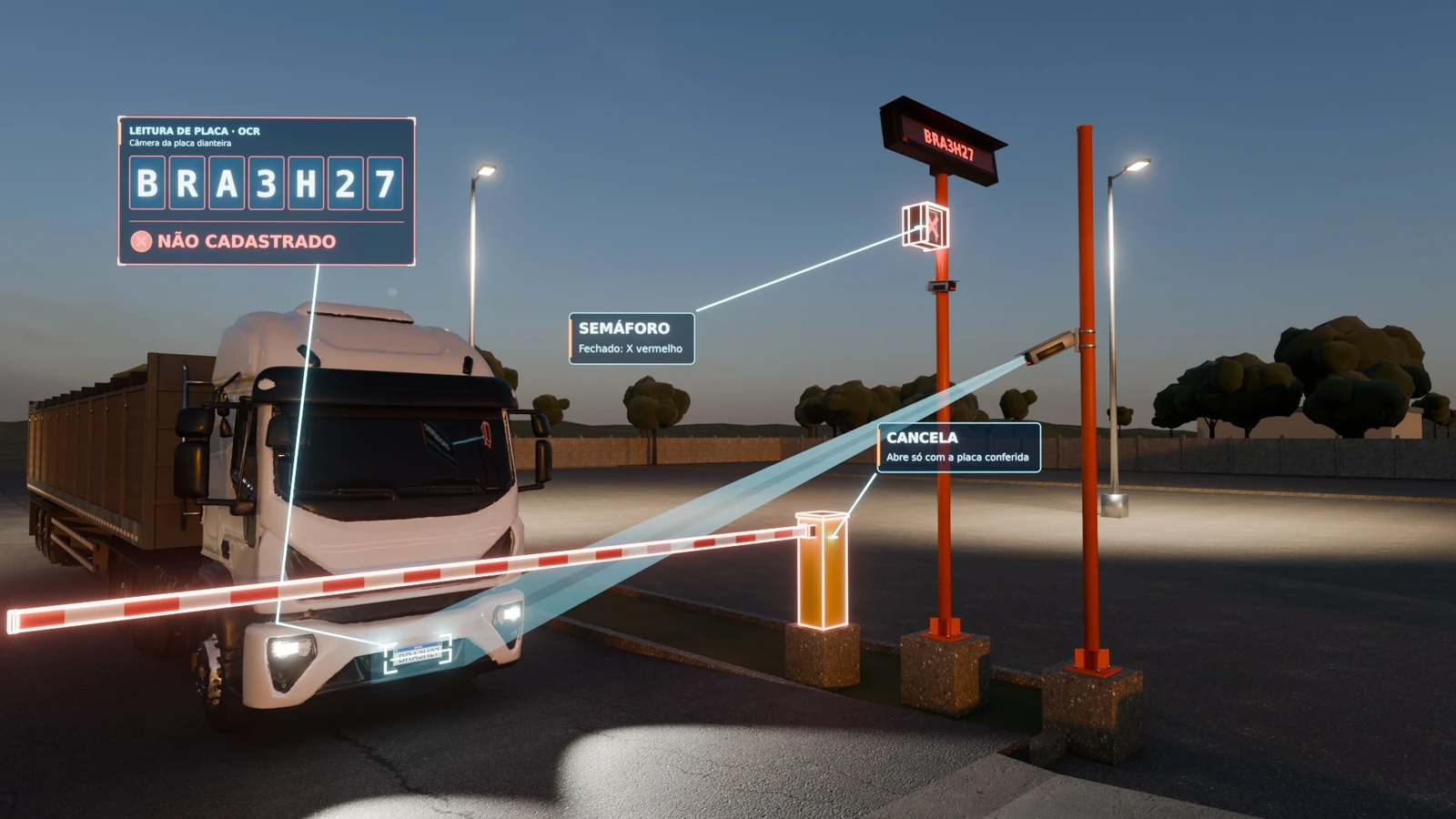

Carreta com placa sem cadastro parada diante da cancela fechada e do semáforo vermelho — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 02

Sem cadastro, não entra

Placa sem cadastro não entra: o semáforo continua fechado e a cancela não abre.

Semáforo
Cancela

Semáforo verde e cancela subindo para a carreta entrar na balança — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 03

Passagem liberada

Placa conferida e balança livre: o semáforo libera e a cancela se abre.

Semáforo
Cancela

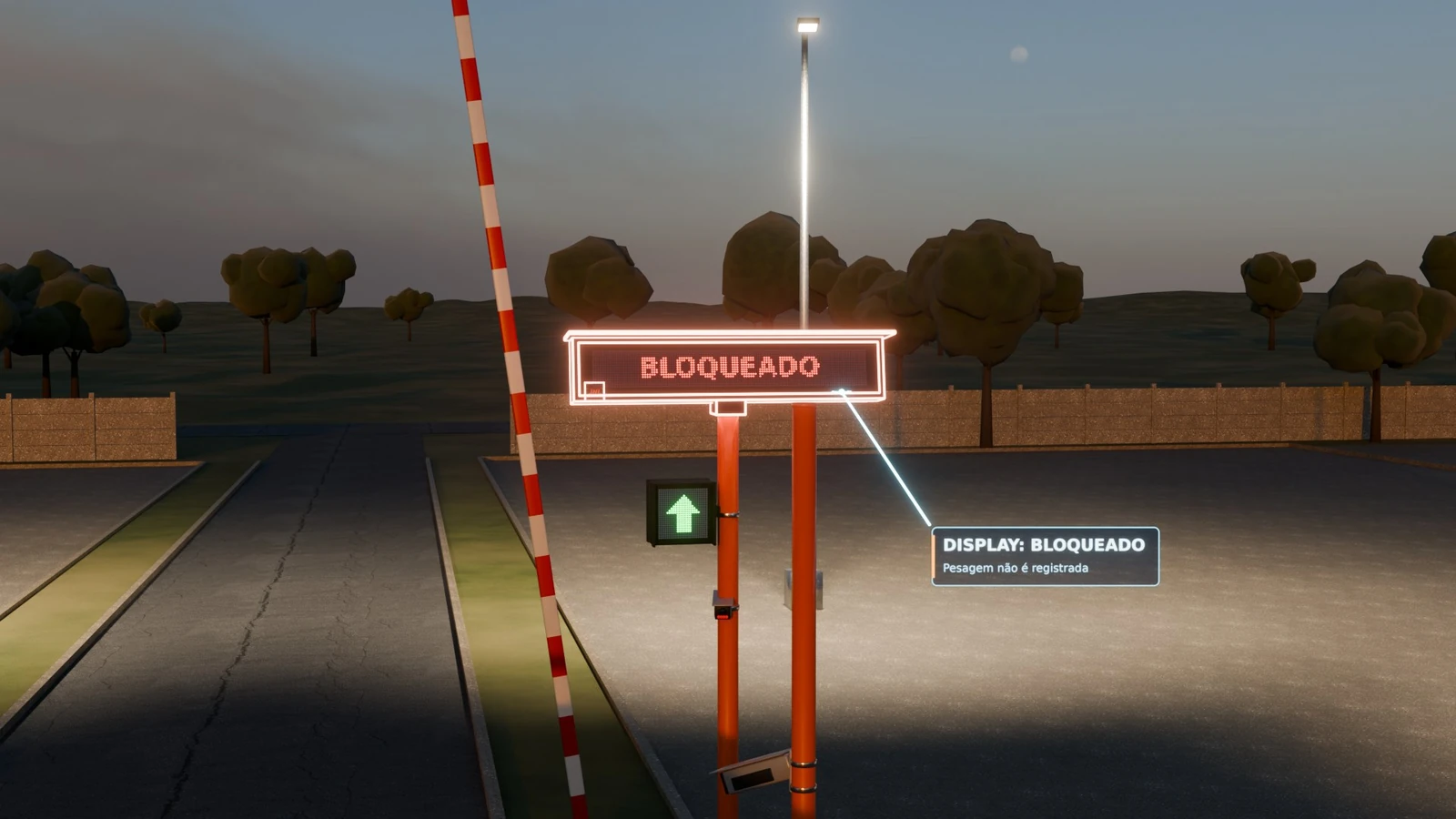

Display remoto mostrando BLOQUEADO enquanto uma roda está fora da balança — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 04

Posição conferida

Os sensores de posicionamento, feixes de luz entre postes nas duas cabeceiras, conferem se a carreta está inteira sobre a balança. Roda fora: o display mostra BLOQUEADO e a pesagem não é registrada.

Sensores de posicionamento
Display remoto

Registro da pesagem de entrada com as fotos da placa dianteira, da placa traseira e da carga vista de cima — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 05

Pesagem de entrada e três fotos

Na posição certa, o peso estabiliza e o sistema registra a pesagem de entrada. Ao mesmo tempo, as câmeras fotografam a placa dianteira, a placa traseira e a carga, vista de cima.

Balança
Câmeras
WT-RODO

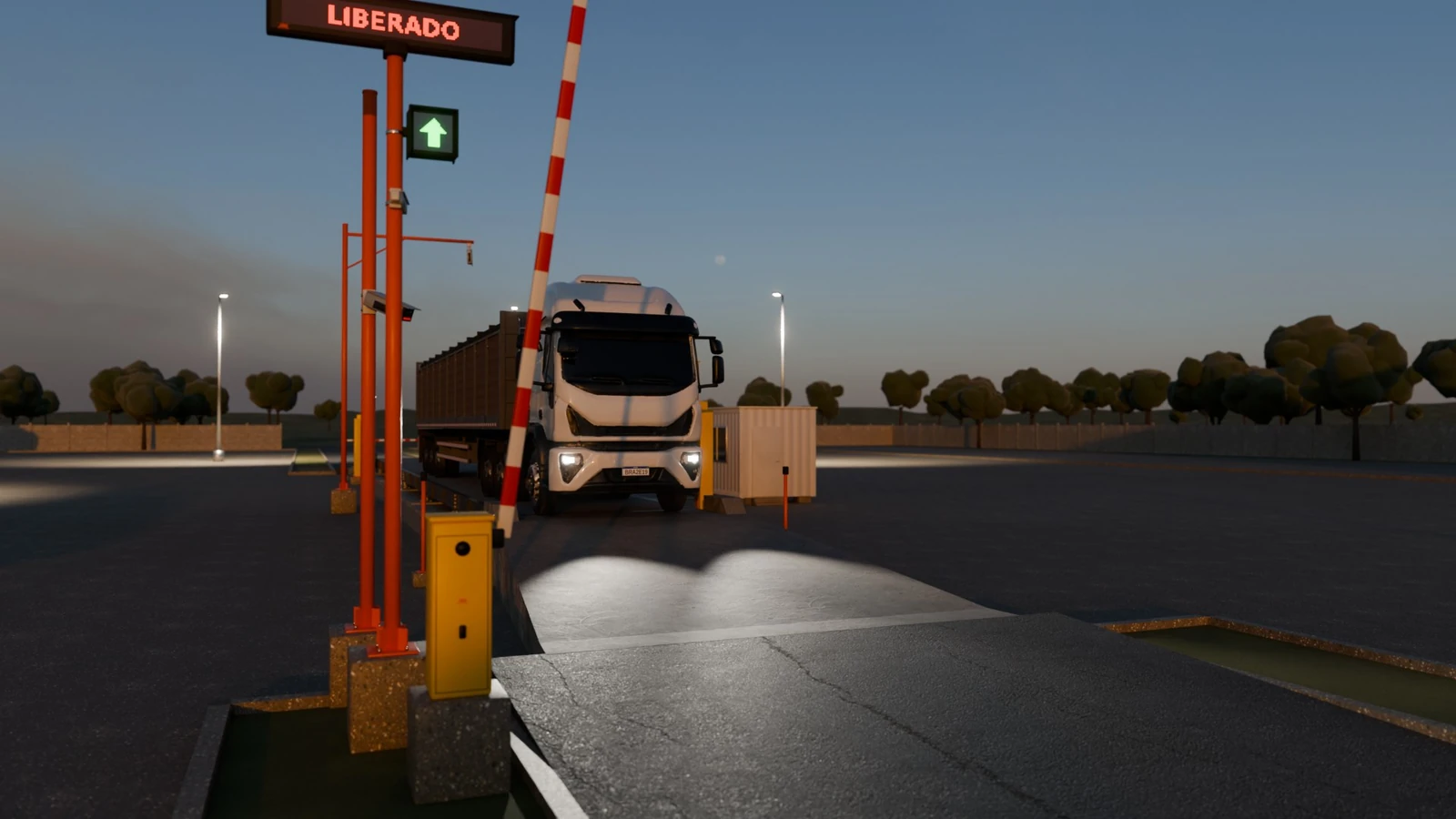

Cancela de saída aberta e display com LIBERADO enquanto a carreta deixa a balança — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 06

Saída para descarregar

A cancela de saída se abre e a carreta segue para descarregar.

Cancela
Semáforo

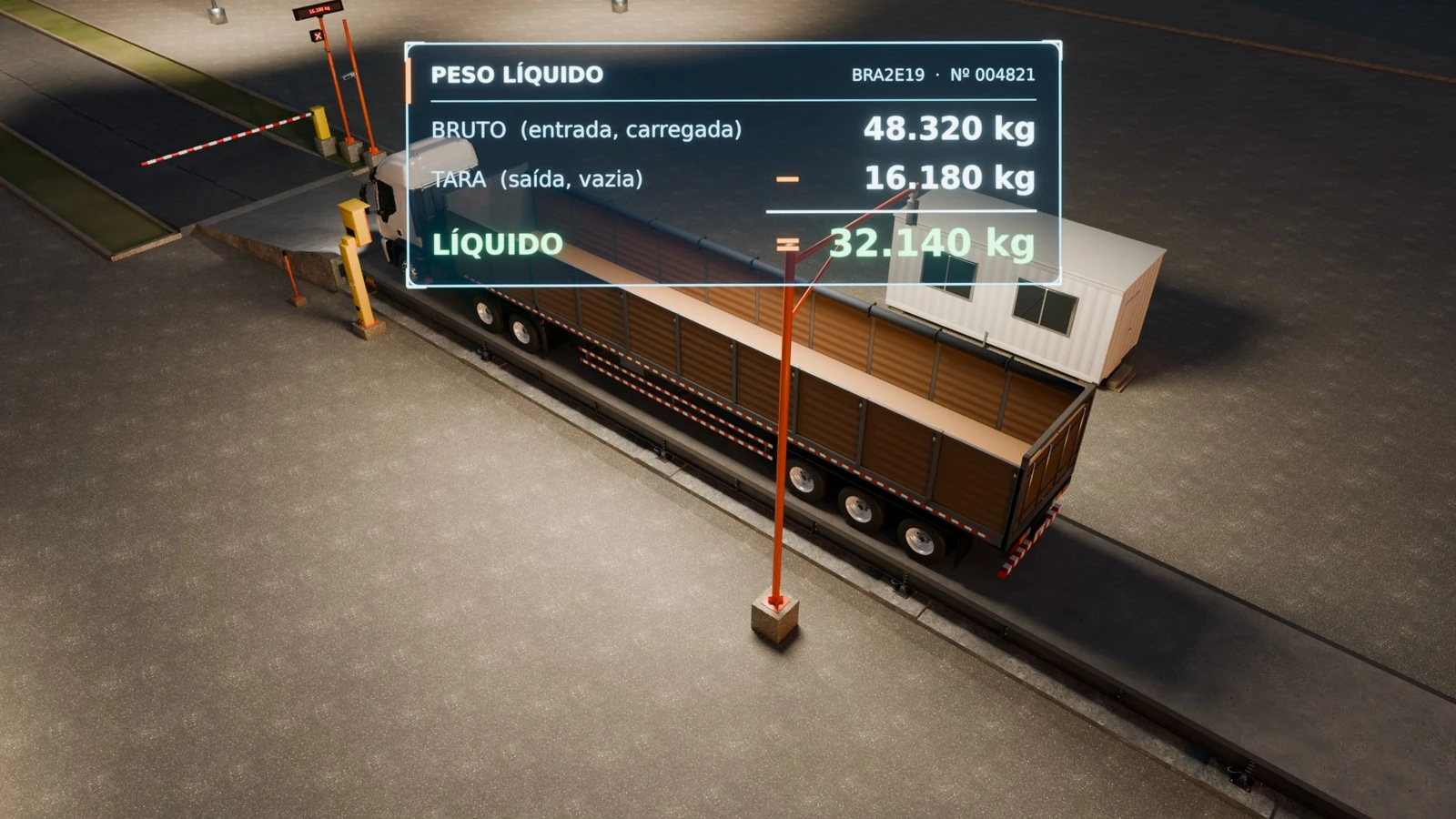

Carreta vazia na balança com o cálculo do peso líquido: bruto menos tara — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 07

Volta vazia

Na volta, vazia e no sentido contrário, a câmera reconhece a mesma placa e liga esta pesagem à de entrada. O WT-RODO calcula o peso líquido: bruto menos tara.

Câmera OCR
WT-RODO

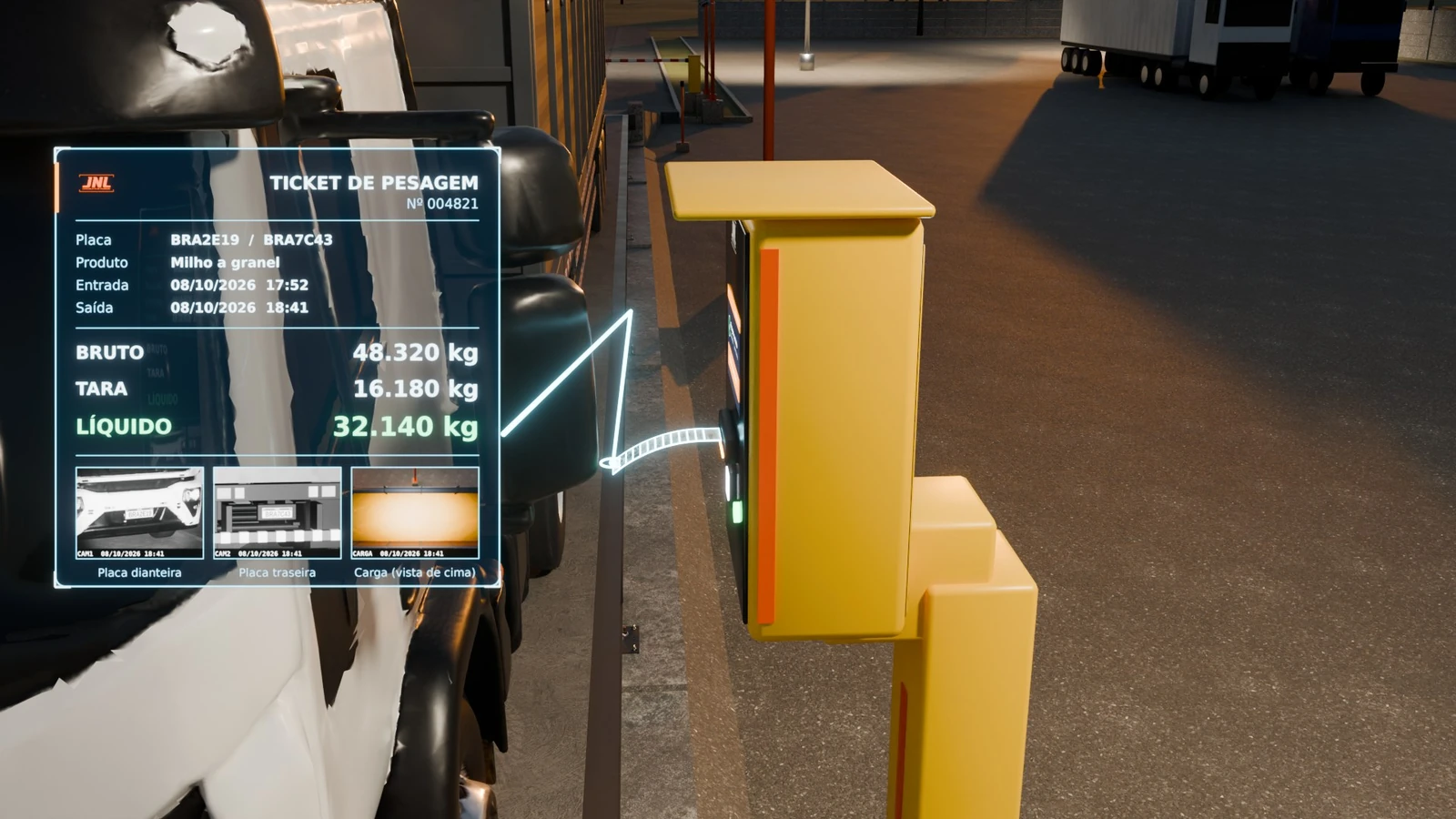

Totem ao lado da cabine entregando o ticket de pesagem com bruto, tara, líquido e fotos — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 08

Ticket no totem

No totem, ao lado da cabine, sai o ticket com o bruto, a tara, o líquido e as fotos. O motorista não precisa descer.

Totem com impressora

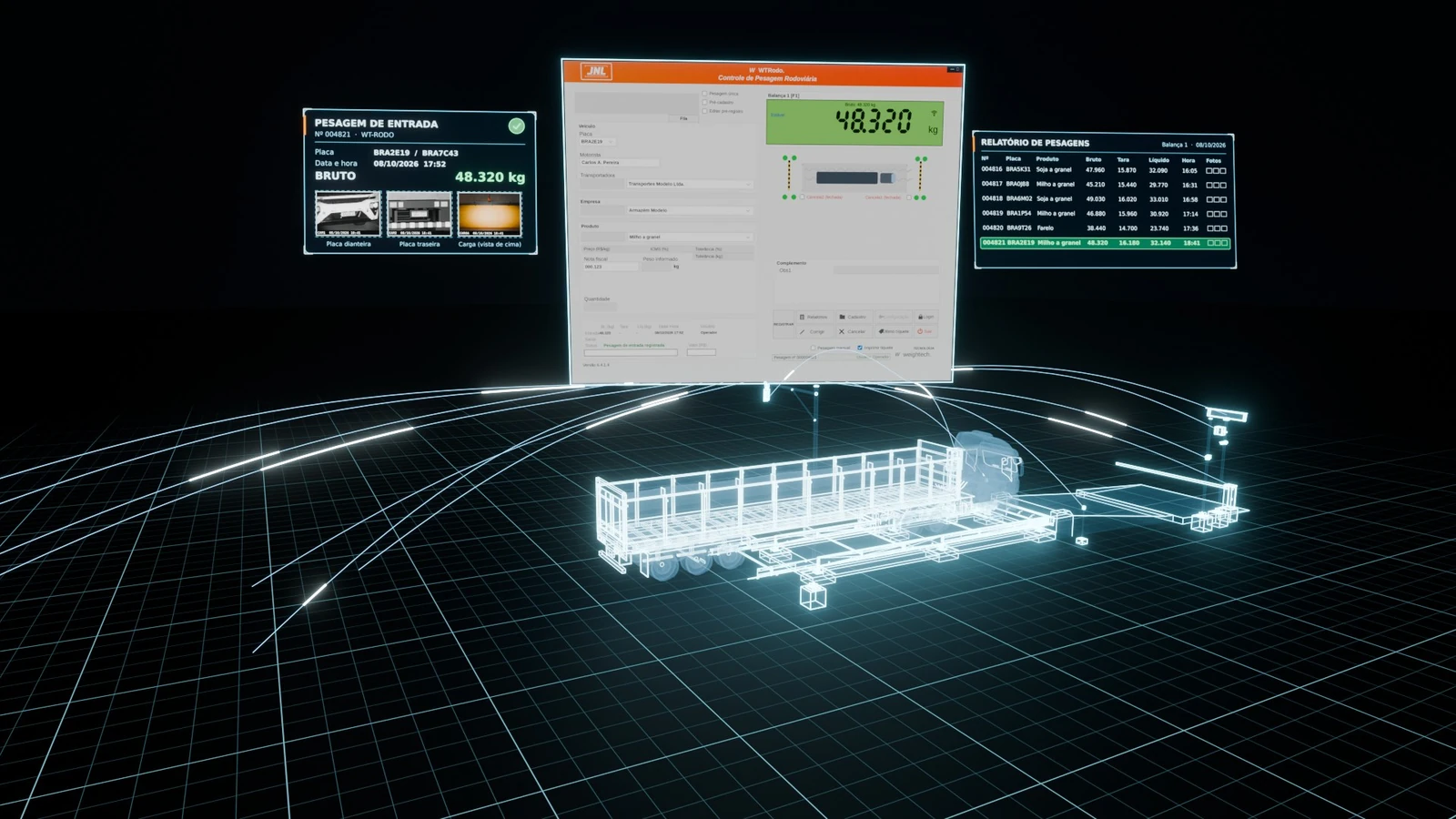

Equipamentos da balança ligados por linhas de dados à tela do WT-RODO — Quadro do vídeo 3D da JNL. Placas e pesos fictícios.

Etapa 09

Registro e ERP

Toda pesagem fica registrada no WT-RODO com as fotos, a data e a hora, os relatórios mostram tudo o que aconteceu na balança e as pesagens são exportadas automaticamente para o sistema de gestão.

WT-RODO
Sistema de gestão (ERP)

Quer ver a automação no seu pátio? Conte como é a sua operação.

Falar com a JNL pelo WhatsApp

Contra fraude

Três travas contra fraudes na pesagem

As regras ficam no sistema e valem para todo caminhão que passa pela balança.

Cartão de placa sem cadastro, semáforo vermelho e cancela fechada diante da carreta

Bloqueado

Placa sem cadastro não entra

A câmera lê a placa e o WT-RODO confere o cadastro. Sem cadastro, o semáforo continua fechado e a cancela não abre.

Bloqueado

Roda fora da balança não pesa

Os sensores de posicionamento conferem se o caminhão está inteiro sobre a plataforma. Roda fora: o display mostra BLOQUEADO e a pesagem não é registrada.

Registro da pesagem de entrada com três fotos: placa dianteira, placa traseira e carga

Registrado

Toda pesagem com três fotos

No registro, as câmeras fotografam a placa dianteira, a placa traseira e a carga vista de cima. As fotos ficam com a data e a hora e saem no ticket.

Equipamentos

O que compõe a automação

Equipamentos de pista ligados ao software WT-RODO. A proposta técnica define a configuração de cada projeto.

Câmera de leitura de placa em poste laranja ao lado da balança, em obra da JNL — Obra JNL

Câmeras de leitura de placa (OCR)

Leem a placa na chegada e reconhecem a mesma placa na volta. No WT-RODO Advanced: até 2 câmeras OCR e 2 câmeras comuns.

Câmera da carga

Fotografa a carga vista de cima no momento da pesagem.

Display remoto e semáforo no mesmo poste laranja, em obra da JNL — Obra JNL

Semáforo e display remoto

No mesmo poste: o semáforo libera ou segura o caminhão, e o display mostra a placa, o peso, LIBERADO ou BLOQUEADO.

Displays remotos do catálogo

Cancela amarela na cabeceira de uma balança rodoviária, em obra da JNL — Obra JNL

Cancelas

Uma em cada cabeceira. Abrem só com a placa conferida e a balança livre.

Sensores de posicionamento

Feixes de luz entre postes nas duas cabeceiras conferem se o caminhão está inteiro sobre a balança.

Totem de autoatendimento ao lado da cabine do caminhão, em cena 3D — Vídeo 3D JNL

Totem com impressora de ticket

Um em cada cabeceira, onde para a cabine, do lado do motorista. Mostra as mensagens e entrega o ticket na saída.

Módulo Remote I/O EX-5029

Liga o WT-RODO a cancelas, semáforos e sensores: 16 entradas e 16 saídas, com comunicação serial, USB ou Ethernet.

Ver a ficha do EX-5029

Tela do software de pesagem WT-RODO — Imagem oficial Weightech

Software WT-RODO

Gerencia as pesagens e, na versão Advanced, comanda a automação completa da balança.

Ver a ficha do WT-RODO

Sistema de gestão (ERP)

Recebe as pesagens exportadas automaticamente pelo WT-RODO, sem digitar de novo.

Na obra

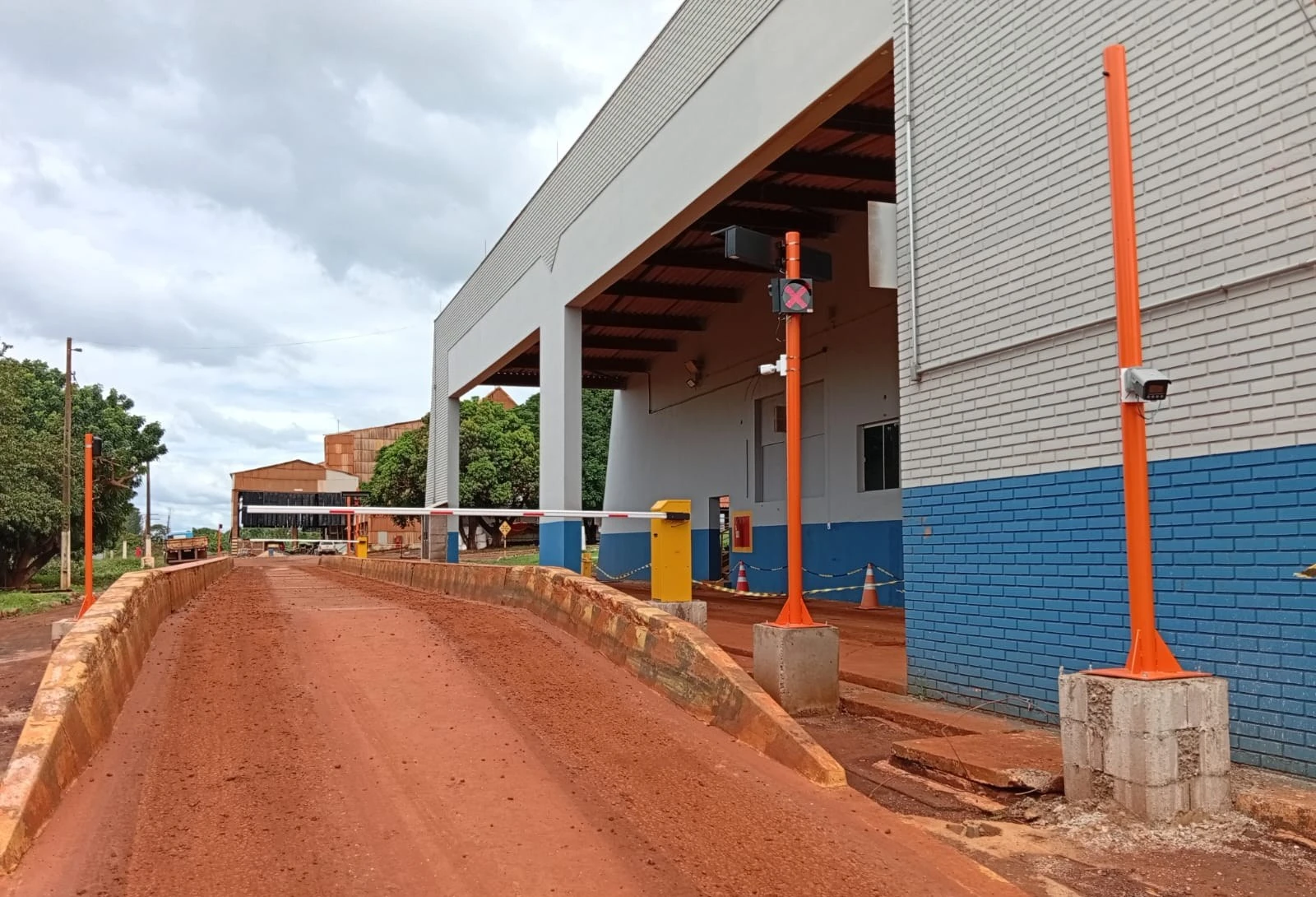

Em obra da JNL: cancela amarela e totem na cabeceira, câmeras, semáforo e display remoto em postes laranja e o quadro de automação JNL. A automação é pedida junto com a balança, no mesmo orçamento.

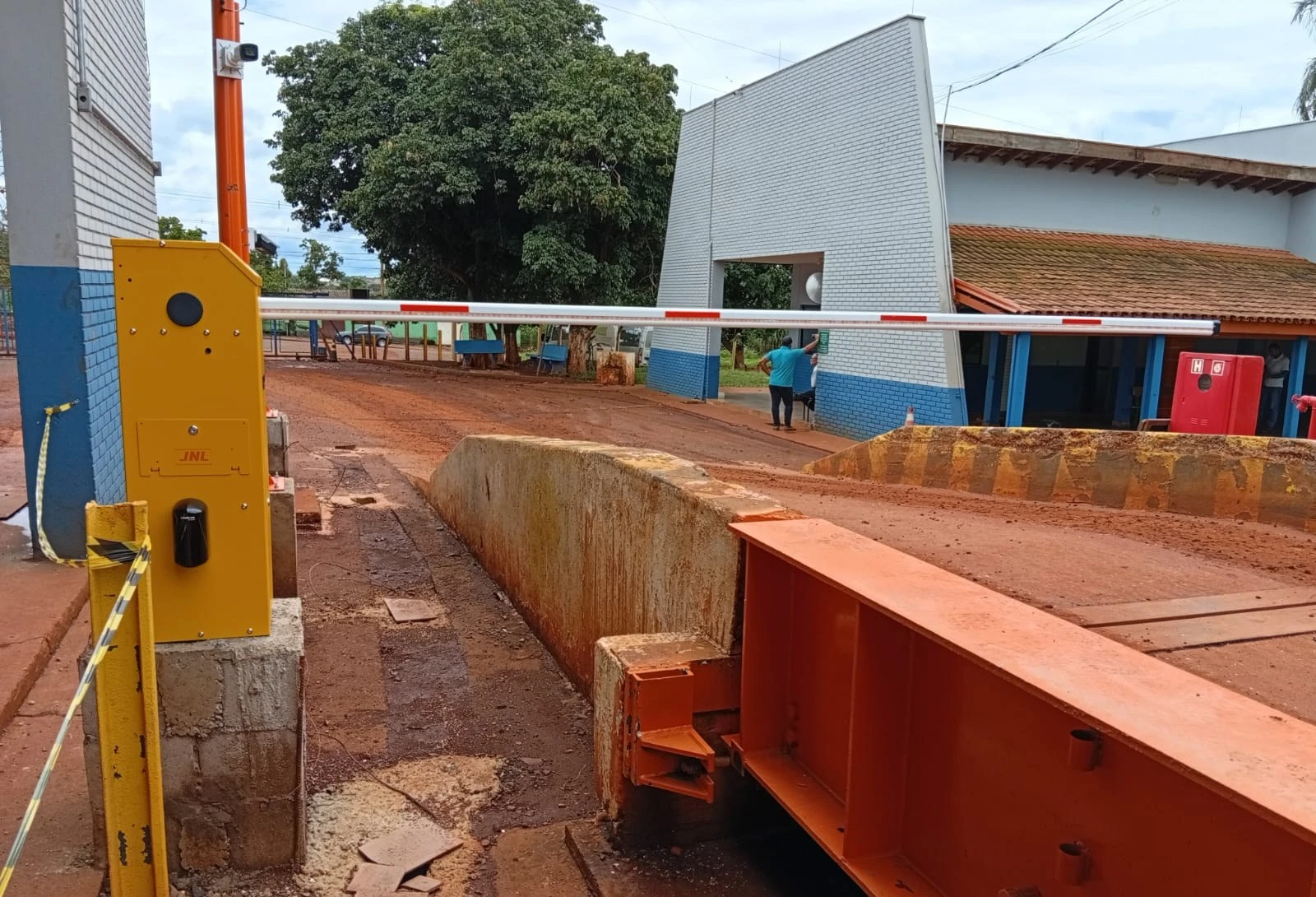

Cancela amarela e totem na cabeceira de uma balança rodoviária metálica, em obra da JNL — Obra JNL. Fotos de obra.

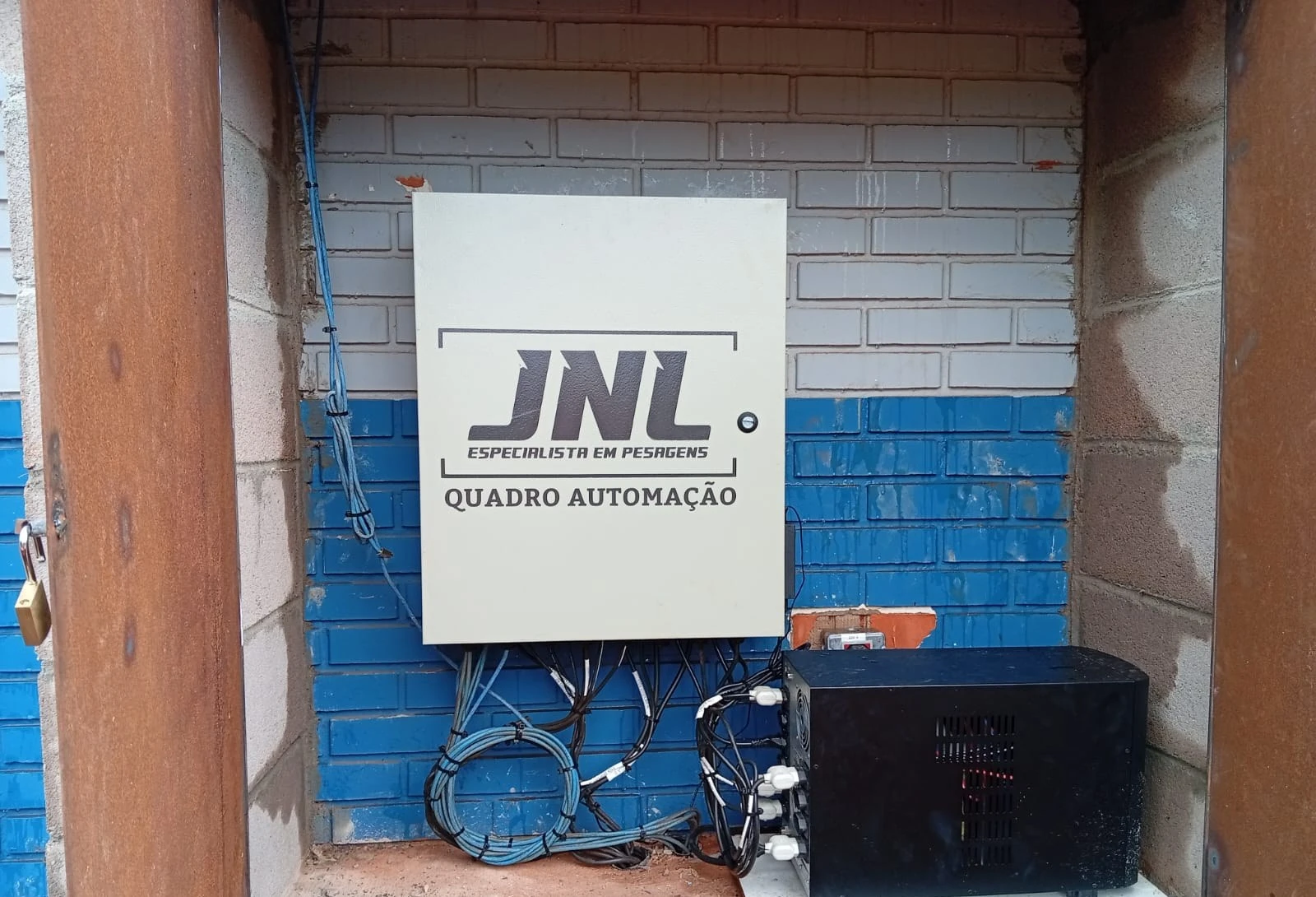

Quadro de automação JNL instalado junto à balança — Obra JNL. Fotos de obra.

Software

WT-RODO: o software que comanda a balança rodoviária

O WT-RODO, software de pesagem rodoviária da Weightech comercializado pela JNL, registra cada pesagem e, na versão Advanced, comanda a automação completa.

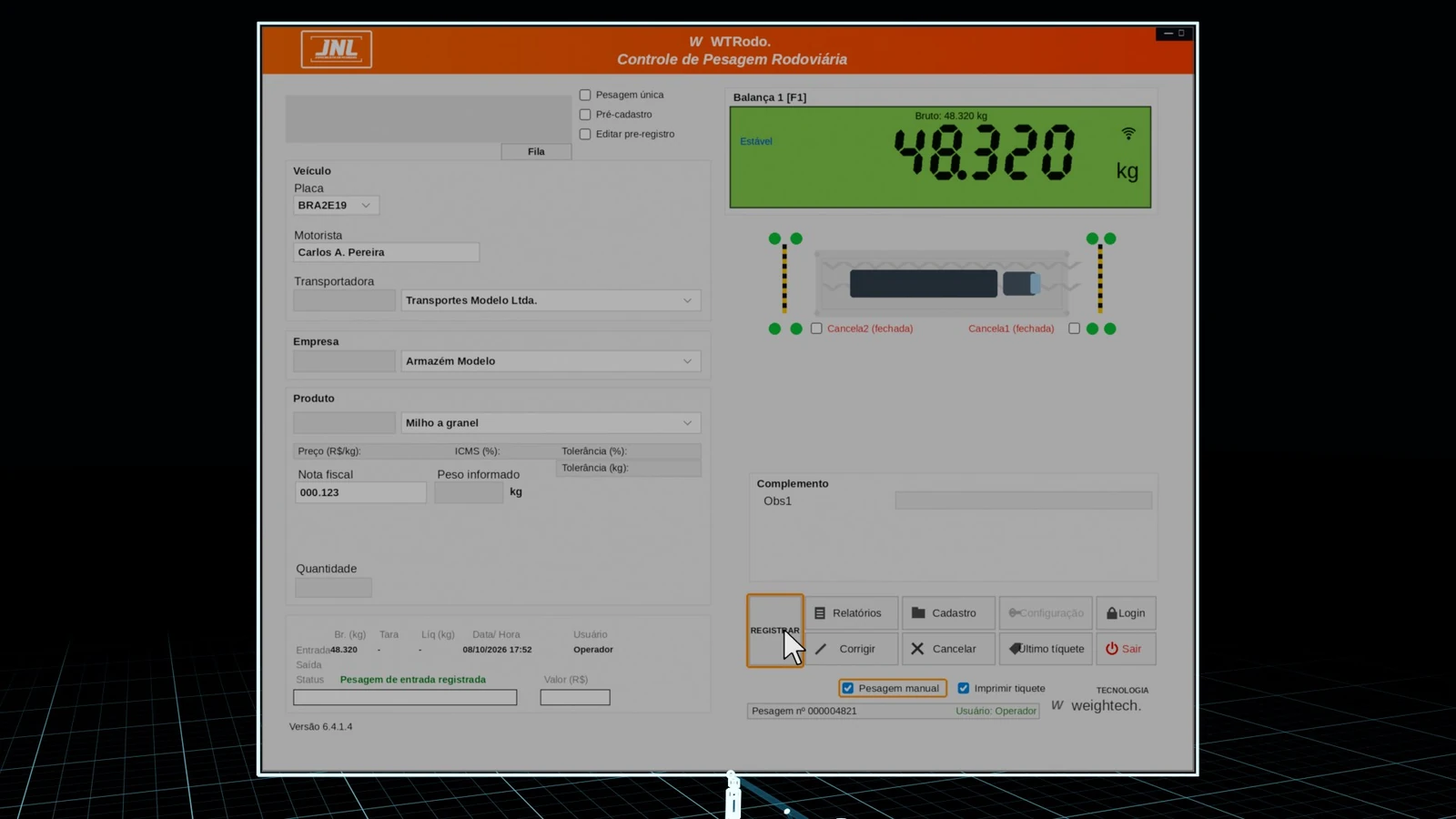

Tela do WT-RODO com o peso estável, a placa, os sensores e as cancelas, no modo de pesagem assistida — Tela do WT-RODO refeita no vídeo 3D da JNL, com dados fictícios.

AutomáticaO sistema identifica, libera, pesa e registra sem intervenção.

AssistidaO operador confere e confirma cada pesagem na tela.

Versão com automação: Advanced: OCR e controle de automação
Módulo de automação: EX-5029, com 16 entradas e 16 saídas
Câmera de leitura de placa: Intelbras VIP 7260 LPR
Câmeras: Até 2 OCR e 2 comuns
Leitura em movimento: Veículos a até 60 km/h
Controle de acesso: Pode pesar só veículos cadastrados
Relatórios: Movimento, totalização e eventos
Registro: Histórico de ações, níveis de acesso e backup automático
Integração: Exportação automática de pesagens; importação e exportação em arquivo texto
Banco de dados: Access, SQL Server e Oracle
Sistema operacional: Windows

Fonte: Weightech, página e ficha técnico-comercial do WT-RODO e página do módulo EX-5029.

Ver a ficha do WT-RODO Ver o módulo EX-5029

Do registro ao ERP, sem digitar de novo

Cada pesagem vira um registro com placa, pesos, fotos, data e hora. O WT-RODO exporta as pesagens automaticamente, em arquivo, para o sistema de gestão da sua empresa: a base para a nota fiscal e o estoque. A forma de integração com o seu sistema é definida no projeto.

Balança e câmeraspeso, placa, fotos
WT-RODOregistro e fotos
Exportaçãoautomática
ERPsistema de gestão

Nota fiscal
Estoque

Para quem

Para quem recebe e expede por caminhão

Operações com muitos caminhões por dia, carga de valor e recebimento fora do horário comercial.

Agronegócio e cerealistasPico de safra com fila de carretas: o ciclo curto e o ticket no totem tiram a fila da balança.Usinas e cooperativasMuitos fornecedores e entregas: cada pesagem fica ligada à placa, com fotos, data e hora.MineraçãoAlto volume e operação em turnos: pesagem protegida contra roda fora e placa sem cadastro, 24 horas.IndústriaEntrada de matéria-prima e expedição: o peso chega ao sistema de gestão sem digitar de novo.

Opcional nas quatro famílias:

SMARTFORCE BRMC BRTM BRP

Vídeo

Veja a automação funcionando em 3 minutos

O vídeo 3D da JNL acompanha uma carreta de grãos da entrada até a saída, com cada equipamento acendendo na hora em que entra em ação.

Assistir no YouTube

Abre o canal JNL Balanças no YouTube, em outra aba.

Perguntas

Perguntas frequentes

A pesagem fica sem operador?

Pode ficar. A pesagem pode ser totalmente automática ou assistida: no modo assistido, o operador confere e confirma cada pesagem na tela do WT-RODO.

O que é preciso para ter a automação completa?

O WT-RODO na versão Advanced, o módulo EX-5029 para cancelas, semáforos e sensores e a câmera de leitura de placa Intelbras VIP 7260 LPR, além dos equipamentos de pista. A proposta técnica da JNL lista os itens do seu projeto.

Serve para qual balança rodoviária?

A automação é opcional nas quatro famílias de balanças rodoviárias JNL: SMARTFORCE, BRMC, BRTM e BRP.

Como as pesagens chegam ao meu ERP?

O WT-RODO exporta as pesagens automaticamente e importa e exporta dados em arquivo texto. A forma de levar esse arquivo ao seu sistema de gestão é definida no projeto.

O motorista precisa descer do caminhão?

Não. O totem fica ao lado da cabine, do lado do motorista, e o ticket sai ali, com o bruto, a tara, o líquido e as fotos.

O ticket sai na entrada e na saída?

Só na saída. Na entrada, o sistema registra a pesagem; na saída, liga as duas pesagens pela placa, calcula o líquido e imprime o ticket.

A balança pode operar à noite?

Sim. A automação permite operar a balança 24 horas por dia.

Vamos automatizar a sua balança?

Conte como é a sua operação: quantos caminhões por dia, o que entra e o que sai e qual sistema de gestão a sua empresa usa. A equipe JNL monta a proposta técnica.
