Especificações e configurações

Onze configurações padrão da BRMC, da tabela de fabricação JNL. Escolha uma linha para montar a sua balança.

Onze configurações padrão da BRMC, da tabela de fabricação JNL. Escolha uma linha para montar a sua balança.
Veículo	Eixos	Plataforma (C × L)	Capacidade	Células
Veículo 3/4· 2 eixos	2	6 × 3 m	40 t	4
Truck e Bitruck· 3 e 4 eixos	3 e 4	12 × 3,2 m	60 t	6
Carreta· 5 ou 6 eixos	5 ou 6	18 × 3,2 m	80 t	8
Bitrem· 7 eixos	7	21 × 3,2 m	100 t	8
Bitrem· 7 eixos	7	24 × 3,2 m	120 t	10
Bitrem· 7 eixos	7	25 × 3,2 m	120 t	10
Rodotrem· 9 eixos	9	30 × 3,2 m	140 t	12
Rodotrem · bazucas agrícolas· 9 eixos	9	30 × 4 m	140 t	12
Tritrem e Quadritrem· 9 a 14 eixos	9 a 14	36 × 3,2 m	160 t	14
Tritrem e Quadritrem· 9 a 14 eixos	9 a 14	42 × 3,2 m	180 t	16
Veículo especial· eixos especiais	Especiais	60 × 3,2 m	200 t	20
Fora do padrão? Fabricamos sob projeto.Falar com especialista

Fonte: tabela de configurações padrão da fabricação JNL. Outras medidas e capacidades sob projeto.

Em todas as configurações BRMC

Construção

Plataforma: Módulos metálicos bi-partidos que recebem concreto
Estrutura: Viga IW 360 × 32,9 kg/m · aço ASTM A572 Grau 50
Cabeceiras: Batentes frontais e laterais com regulagem milimétrica
Instalação: Sobre piso ou semi-embutida

Pesagem

Células de carga: DHM14H/40t · digital 485 anti-tombamento
Proteção das células: IP68 · aço inox
Indicador: WT27R-Gráfico · tela TFT de 7"
Caixa de junção: Inox · IP67

Monte sua balança

Veja o que já vem na BRMC, marque os opcionais e envie tudo de uma vez.

Já vem na BRMC

Módulos metálicos bi-partidosRecebem concreto · ferragens inclusas
Estrutura IW 36032,9 kg/m · aço ASTM A572 Grau 50
Batentes com regulagem milimétricaFrontais e laterais, nas cabeceiras
Células de carga digitais DHM14H/40t485 · anti-tombamento · IP68 · aço inox ficha ↗
Caixa de junção inoxIP67 · válvula GORE
Indicador WT27R-GráficoTela TFT de 7" · frontal IP65 ficha ↗
Proteção contra surtos de tensãoPara o sistema de pesagem
Cabo padrão de 20 mDa balança ao indicador

Composição padrão da BRMC. A proposta técnica confirma os itens do seu projeto.

Opcionais

Marque o que quer incluir. Os itens marcados vão junto na mensagem do orçamento.

Software de pesagem WT-RODO

Gerenciador de pesagens de caminhões: pré-pesagem, relatórios e reconhecimento de placas na versão Advanced.

Ver ficha do WT-RODO ↗Incluir no orçamento

Display remoto

Repete a leitura do indicador em tamanho grande, para quem está na pista.

Incluir no orçamento

Automação completa

Semáforo, controle de acesso, pesagem sem operador e integração com o seu sistema.

Incluir no orçamento

Câmera

Registro de imagem e leitura de placa.

Incluir no orçamento

Cancela

Controla a entrada e a saída da pista de pesagem.

Incluir no orçamento

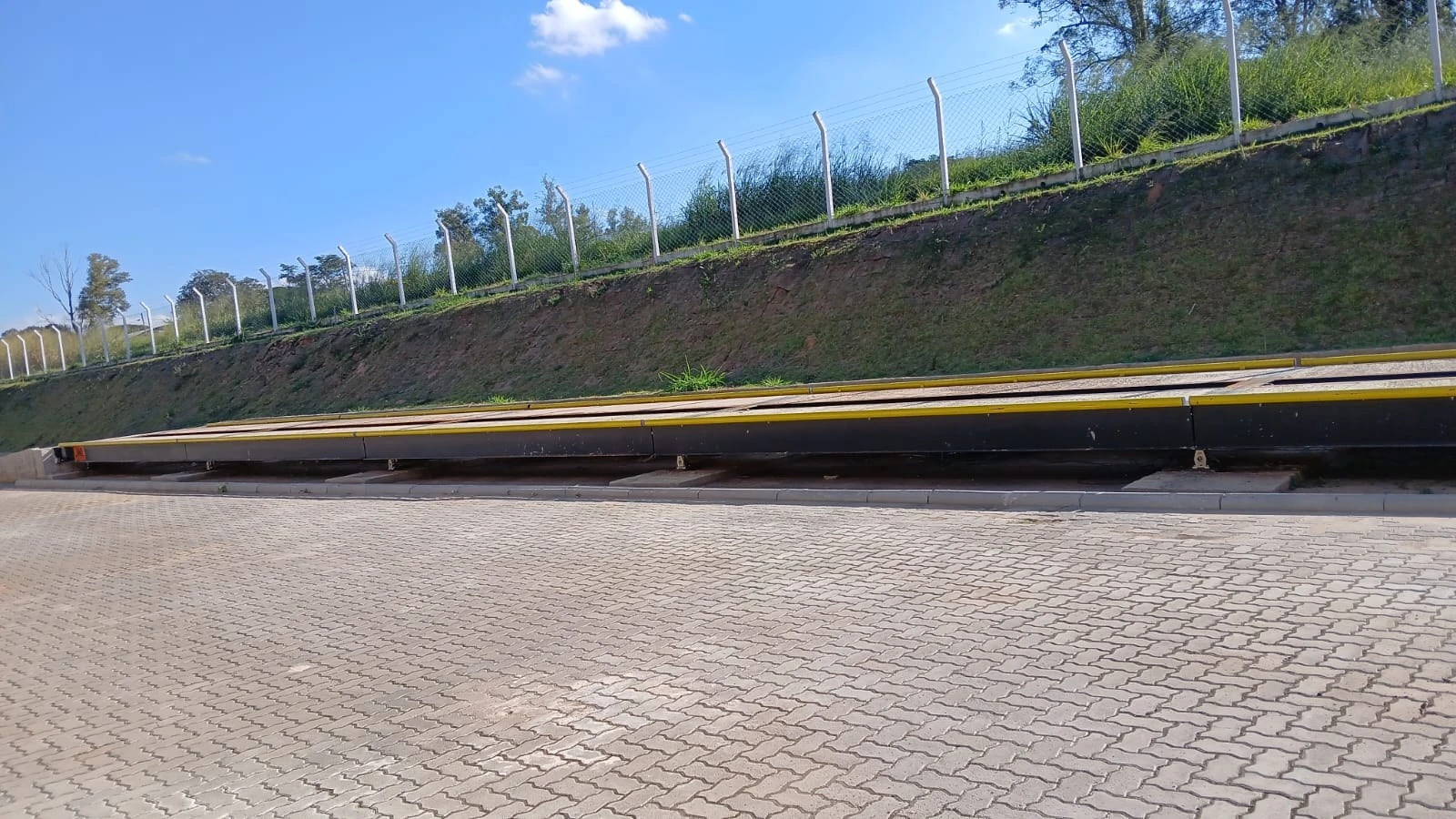

Guard rail de proteção lateral

Barra de proteção ao longo das laterais da plataforma.

Incluir no orçamento

Cor da estrutura sob pedido

A estrutura sai na cor que você pedir.

Incluir no orçamento

Fechamento central

Fecha o vão central entre as duas pistas da plataforma.

Incluir no orçamento

Dúvida sobre os opcionais? Pergunte no WhatsApp

Como ela é feita

Quatro partes trabalham juntas para transformar o peso do veículo em uma leitura na tela.

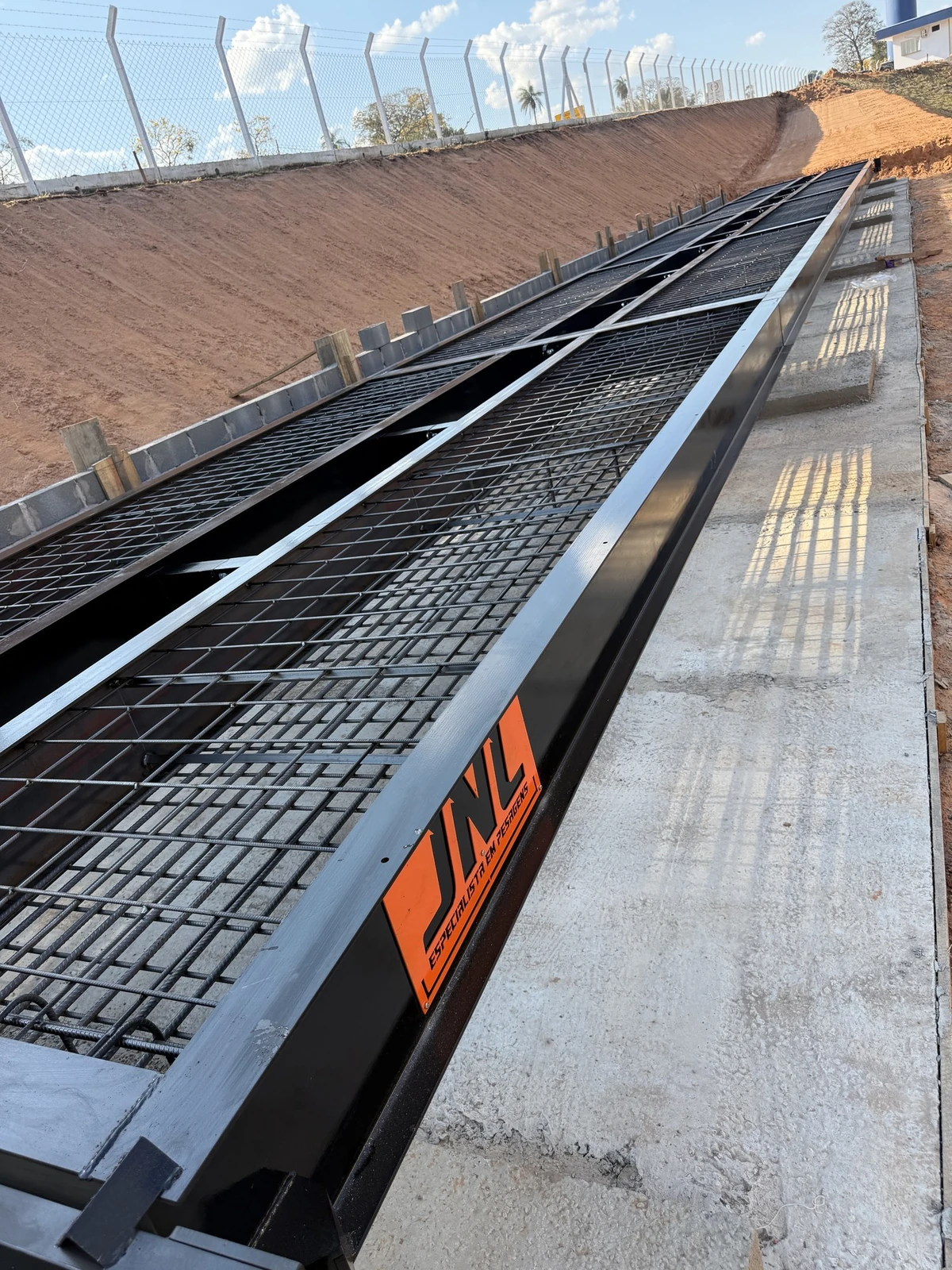

01 · Plataforma

Onde o veículo fica para pesar

É a pista que recebe o caminhão durante a pesagem. Na BRMC, a ponte é formada por módulos metálicos bi-partidos que recebem concreto, com as ferragens inclusas. Comprimento e largura fazem parte da configuração escolhida.

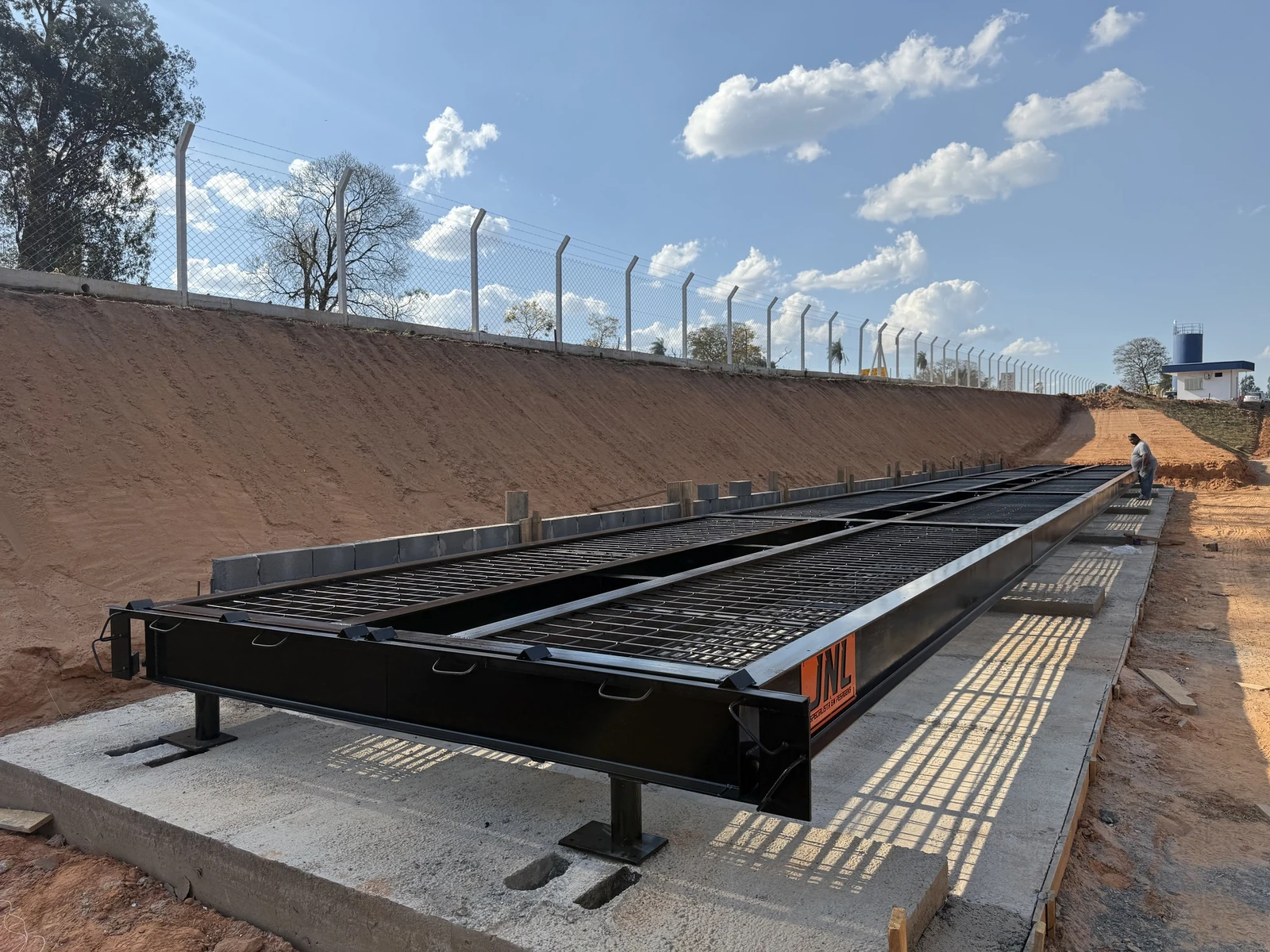

02 · Estrutura

O conjunto que sustenta a plataforma

As vigas transmitem a carga aos pontos de apoio. A BRMC usa viga IW 360 × 32,9 kg/m em aço ASTM A572 Grau 50, com batentes frontais e laterais de regulagem milimétrica nas cabeceiras.

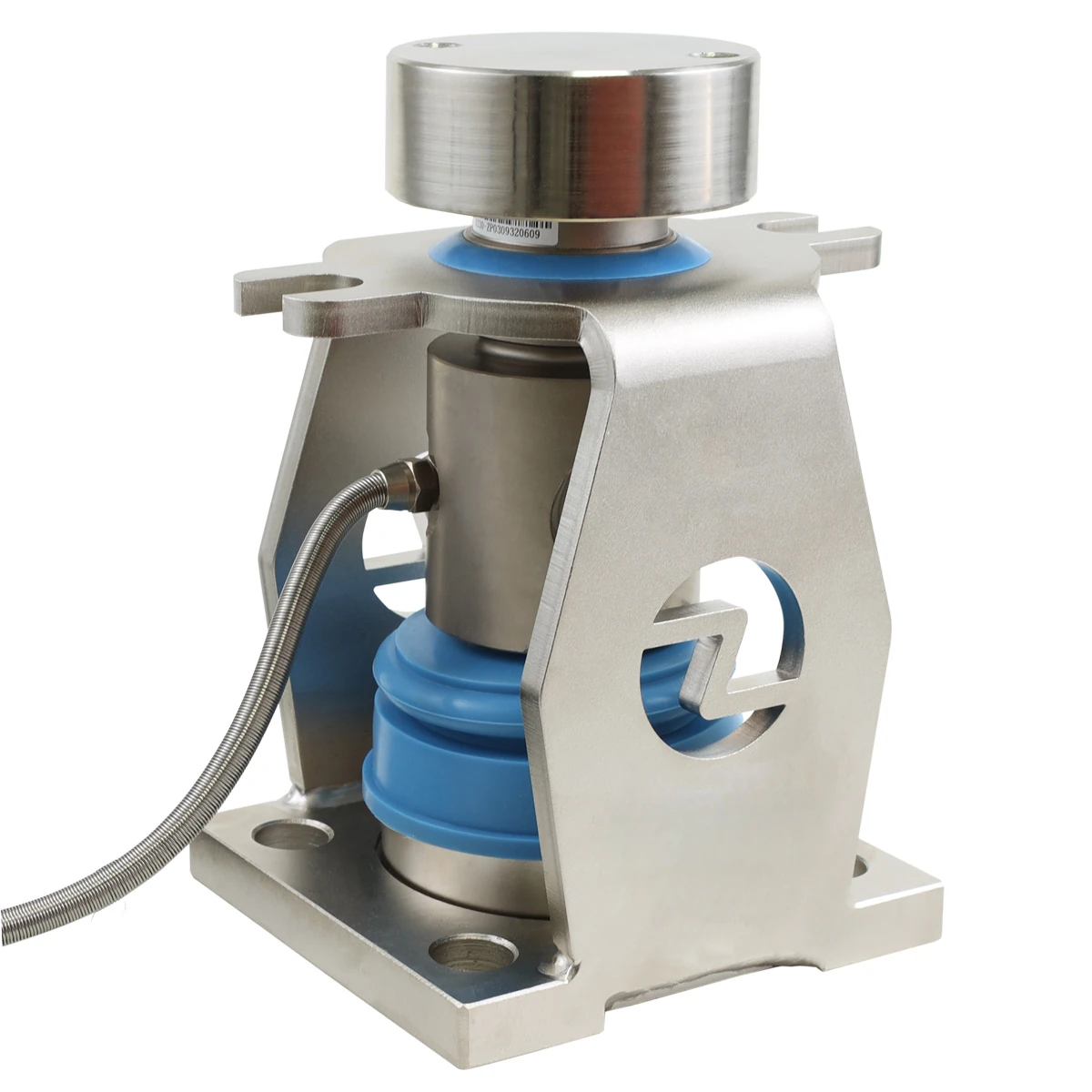

03 · Células de carga

Os sensores que medem a carga

Instaladas nos apoios da estrutura, transformam a força recebida em sinal para o sistema de pesagem. O padrão da BRMC usa células digitais DHM14H/40t; a quantidade varia conforme a configuração.

04 · Indicador de peso

Onde o operador acompanha a pesagem

Recebe os sinais das células e apresenta o peso na tela. O indicador padrão é o WT27R. É o ponto de leitura e operação do sistema de pesagem.

Qual instalação escolher?

A BRMC é fornecida sobre piso ou semi-embutida. Compare pelo que muda no seu pátio.

	Sobre pisoPlataforma acima do pátio, com rampas nas pontas	Semi-embutidaParte da estrutura em área rebaixada do terreno
Acesso	O veículo sobe por rampas nas duas pontas.	A altura da pista é definida no projeto; rampas conforme o terreno.
Espaço no pátio	Some rampas e manobras ao comprimento da balança.	Some manobras e acessos para inspeção da área rebaixada.
Obra	Fundações, apoios e acessos.	Escavação, fundações e projeto civil.
Drenagem	Prever o escoamento da água.	Planejar a drenagem da área rebaixada.
Manutenção	Prever acesso às células para limpeza.	Reservar acesso para inspecionar e limpar a estrutura.

Mande fotos do seu pátio no WhatsApp

Com fotos e medidas do local, a equipe JNL indica a instalação.

Obras e assistência

Fotos reais de obras BRMC da JNL e o que acontece depois da compra.

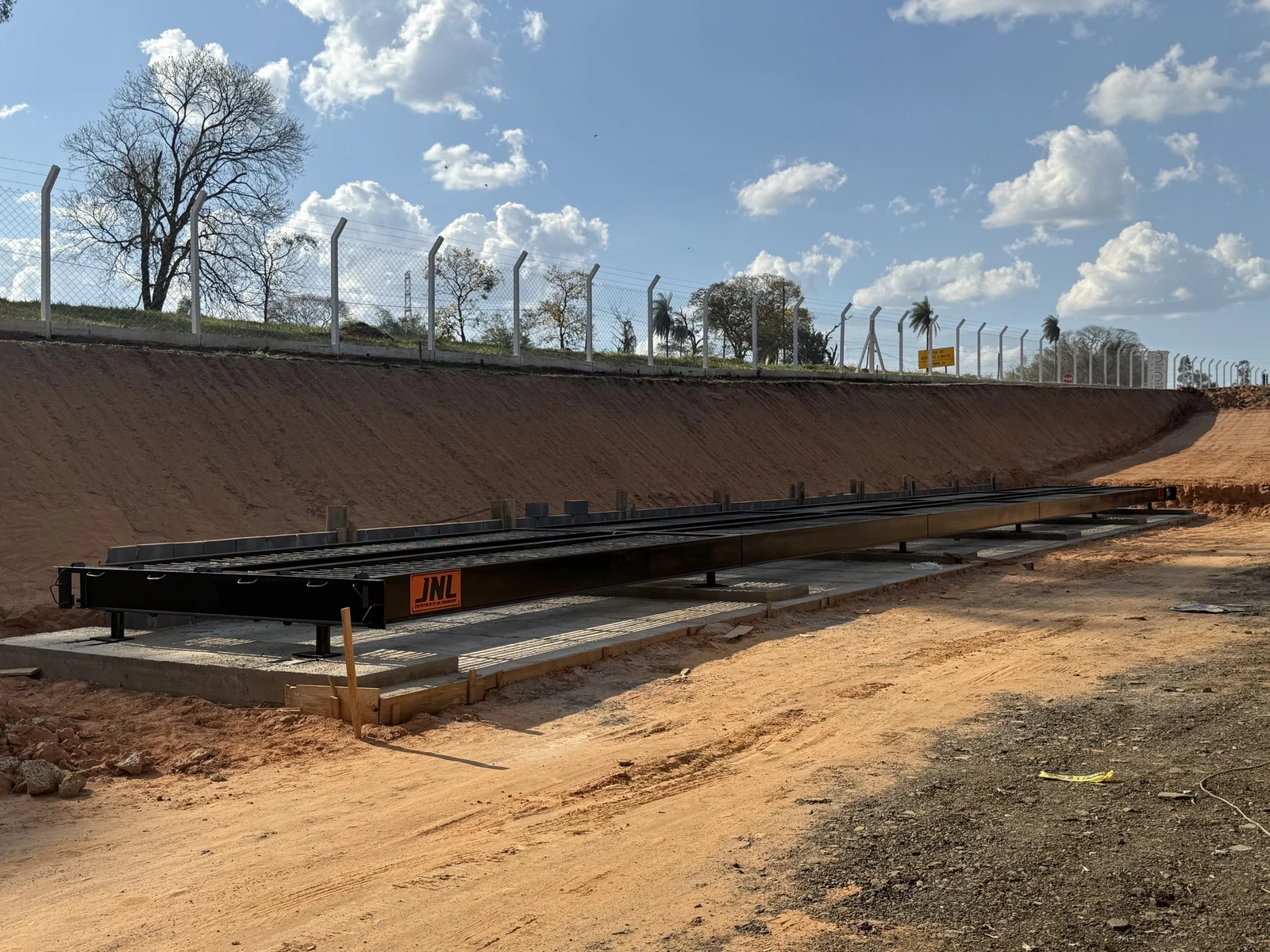

Estrutura sobre a fundação · Obra JNL · BRMC

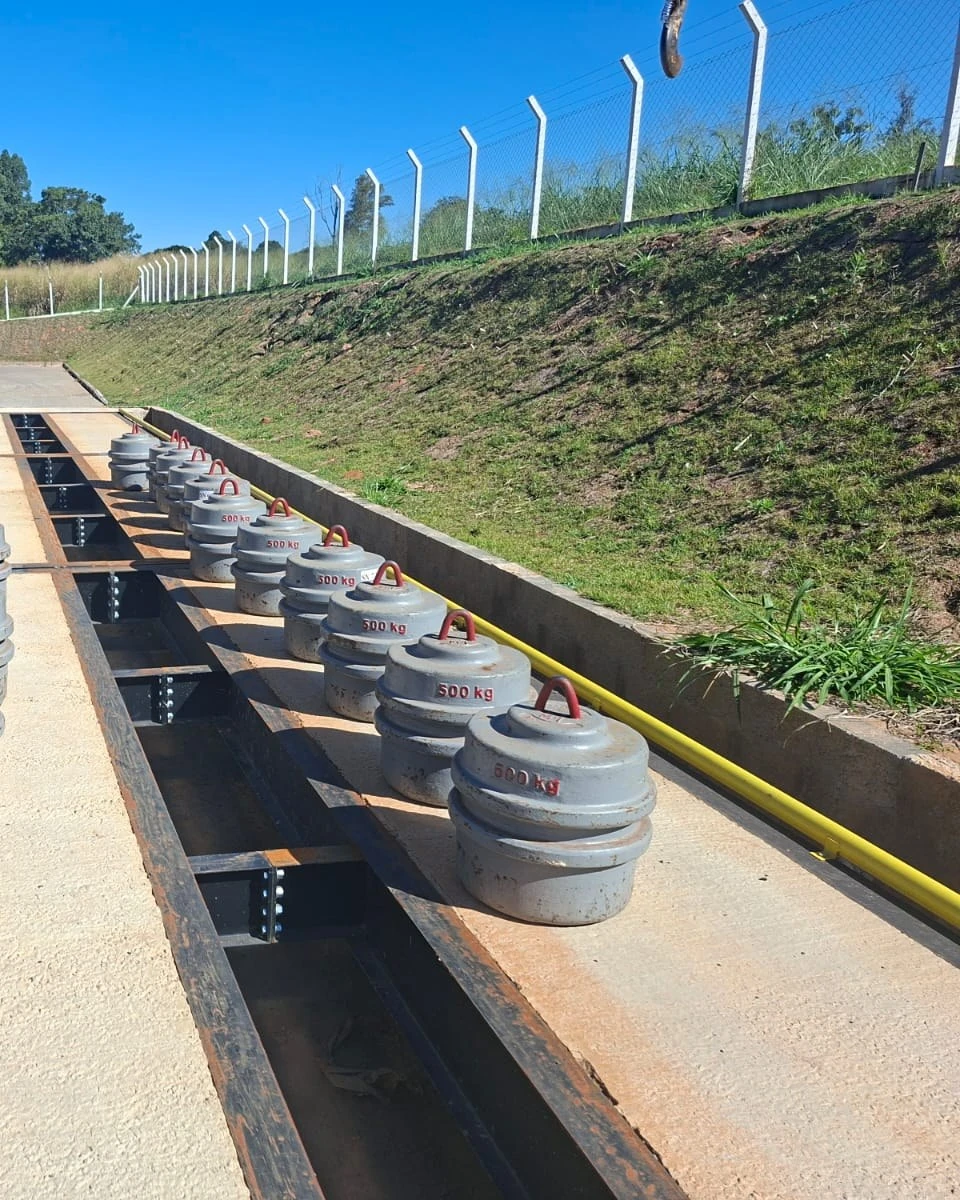

Calibração com pesos-padrão · Obra JNL · BRMC

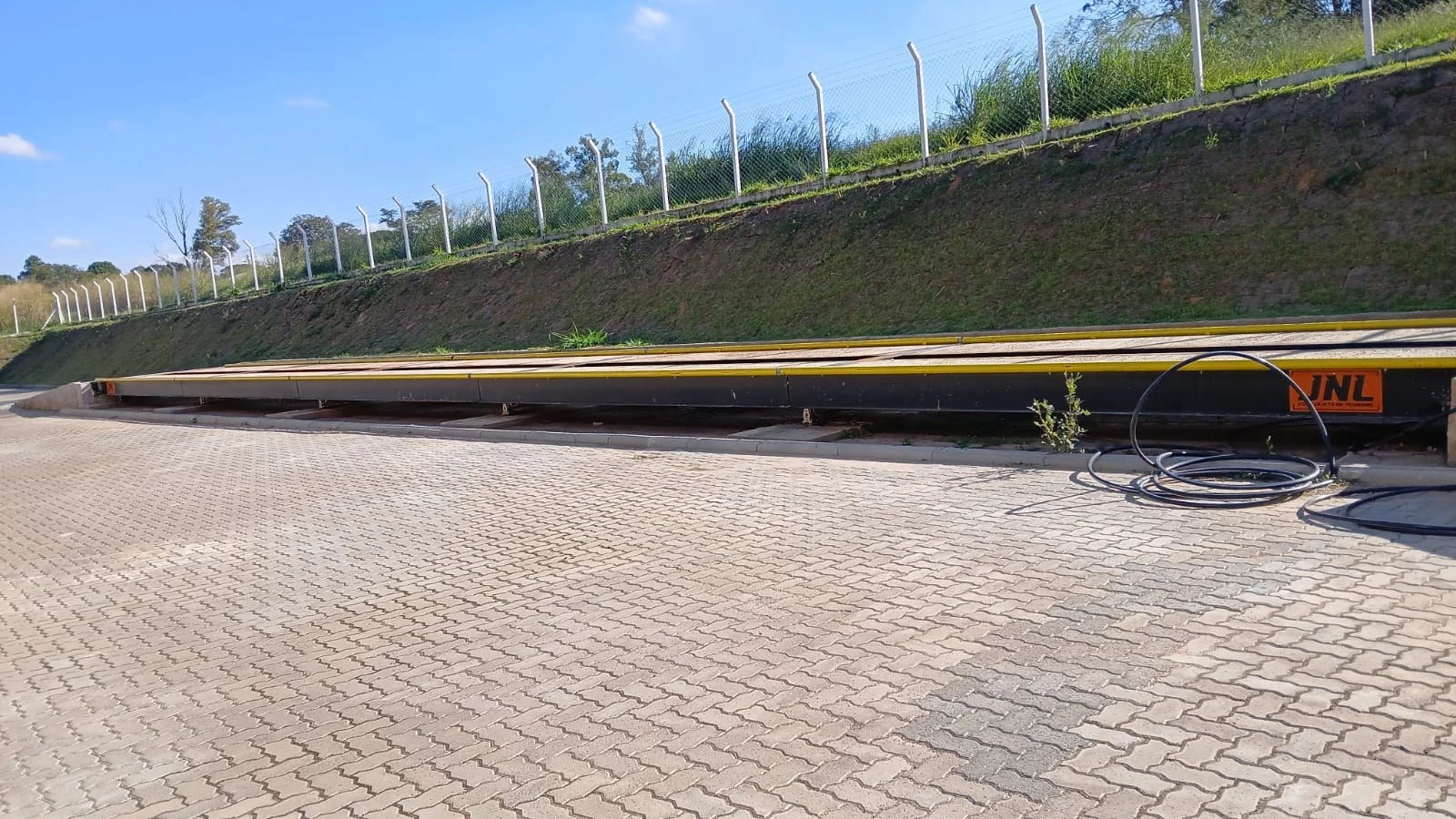

Cabeceira com a marca JNL · Obra JNL · BRMC

01Instalação
Estrutura fabricada pela JNL e montada na sua obra pela equipe JNL.
02Calibração com pesos-padrão
Unidade móvel própria e pesos-padrão com certificado de calibração RBC.
03Manutenção preventiva
Assistência técnica da JNL, oficina autorizada IPEM-SP/INMETRO para manutenção e reparo.
04Plantão 24h
Suporte técnico em regime de plantão, 24 horas.
