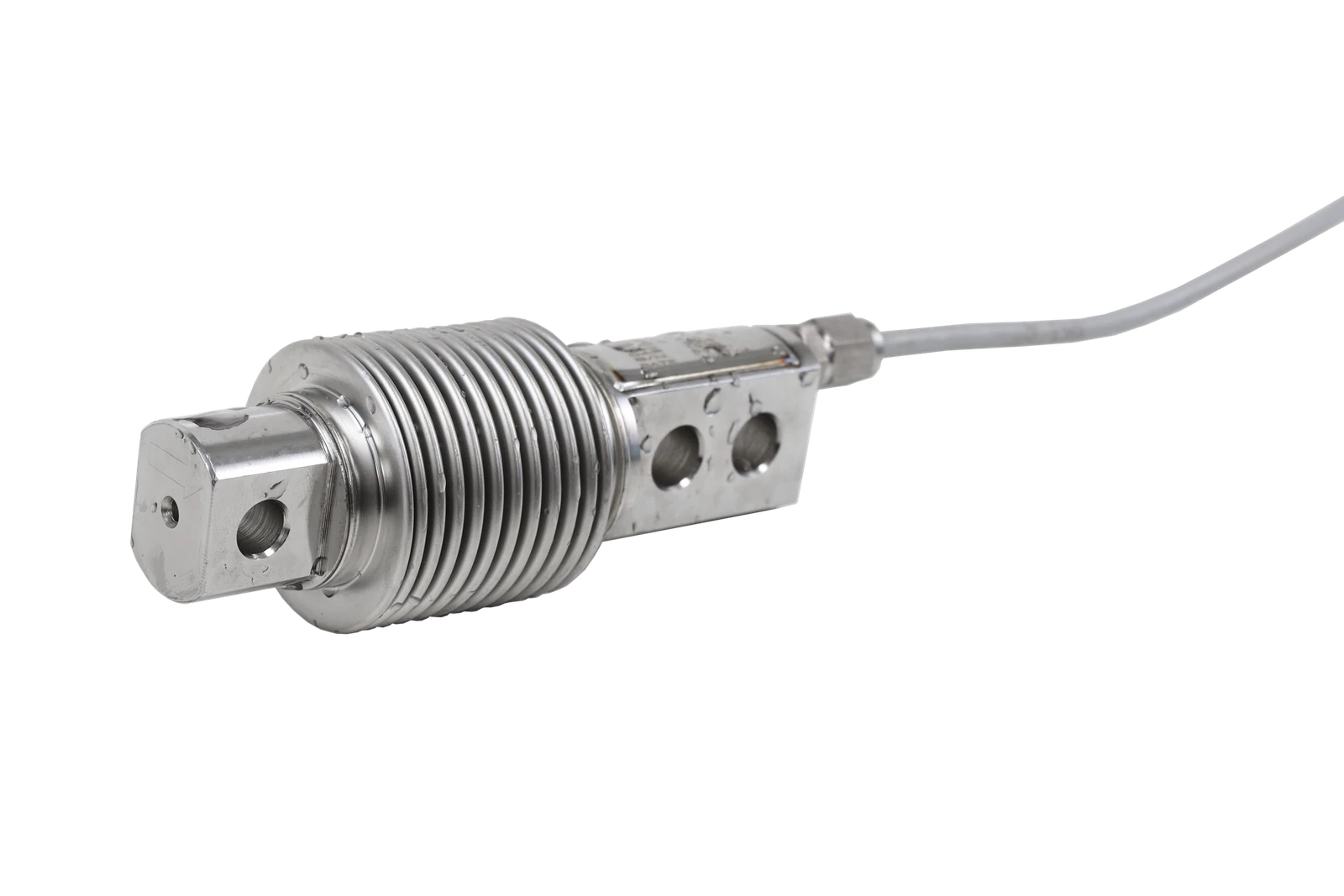

Célula de carga Shear Beam

BZ6

Berman Load Cells

Shear Beam inox IP68 para plataformas, paleteiras, dosagem e pesagem de tanques/silos.

Desenho 3D Ficha Técnica (Português)Imagens para Download

10 / 20 / 50 / 100 / 200 / 500 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 10 / 20 / 50 / 100 / 200 / 500 kg
Grau de proteção: IP68
Tipo da célula: Shear Beam
Tipo de sinal: Células analógicas
Classe de precisão: G3

Características elétricas

Sensibilidade: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,02% F.S
Balanceamento de zero: ± 1% F.S
Compensação de temperatura no zero: ± 0,02% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,02% F.S/10 °C
Impedância de entrada: 400 ± 20 Ω
Impedância de saída: 352 ± 5 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Temperatura nominal: −10 a +40 °C
Excitação recomendada: 5–12 VDC
Excitação máxima: 15 VDC

Construção

Material: Aço inoxidável
Temperatura de serviço: −30 a +70 °C
Cabo: 12 m · Ø 5 mm

Aplicações

Shear Beam
