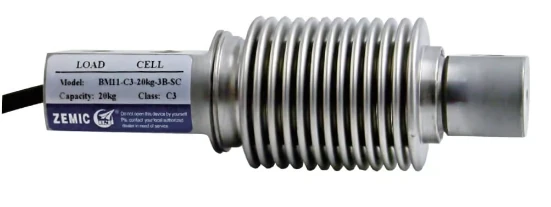

Célula de carga Shear Beam

BM11

Zemic

Célula de carga Shear Beam em aço inoxidável para balanças de gado, paleteiras, tanques e silos, com classe C3 e IP68.

Certificados Desenho 3D Documento original Ficha técnica · Português Imagens para download

10–500 kg
Shear Beam
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 10 / 20 / 50 / 100 / 200 / 500 kg
Tipo de sinal: Analógico
Tipo da célula: Shear Beam

Características elétricas

Sensibilidade: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,016% F.S
Balanceamento de zero: ± 1%
Compensação de temperatura no zero: ± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ± 0,011% FS/10 °C
Impedância de entrada: 380 ± 20 Ω
Impedância de saída: 350 ± 1 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e aplicação

Material: Aço inoxidável
Grau de proteção: IP68
Classe de precisão: C3
Certificações: ATEX, EHEDG, FM, NTEP, OIML
Temperatura de serviço: −35 a +65 °C
Cabo: 12 m · Ø 5 mm

Aplicações

Balanças de gado
Paleteiras
Tanques e silos
