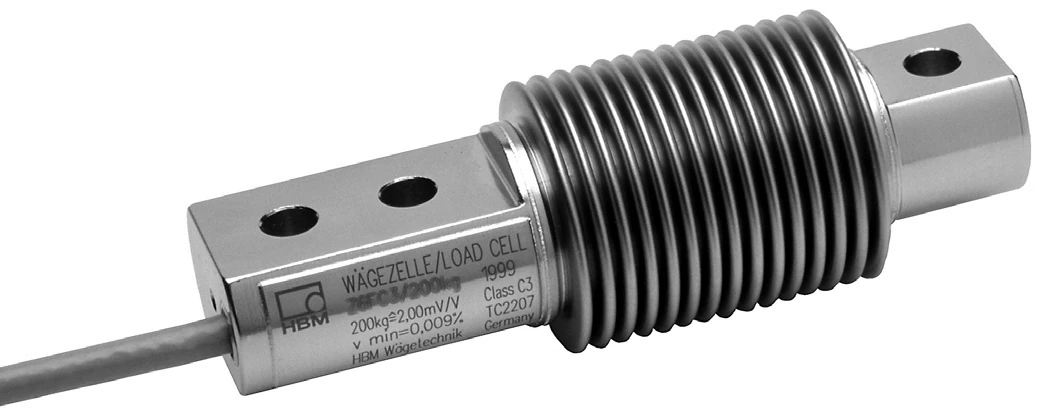

Célula de carga Shear Beam

Z6

HBK

Célula HBK inox hermética IP68, seis fios, OIML R60 até 6.000 divisões e opção ATEX.

Certificados Desenho 3D Ficha Técnica (Inglês)Ficha Técnica (Português)Imagens para Download Manual Técnico (Inglês)

5 / 10 / 20 / 50 / 100 / 200 / 500 / 1.000 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1.000 kg
Grau de proteção: IP68
Tipo da célula: Shear Beam
Tipo de sinal: Analógico
Classe de precisão: C3

Características elétricas

Sensibilidade: 2 mV/V
Compensação de temperatura no zero: < ± 0,0125% da capacidade nominal/10 K
Impedância de entrada: 350–480 Ω
Impedância de saída: 356 ± 0,12 Ω
Resistência de isolamento: > 5 GΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: ≥ 300% da capacidade nominal
Excitação recomendada: 5 VDC

Construção

Material: Aço inoxidável

Aplicações

Shear Beam
