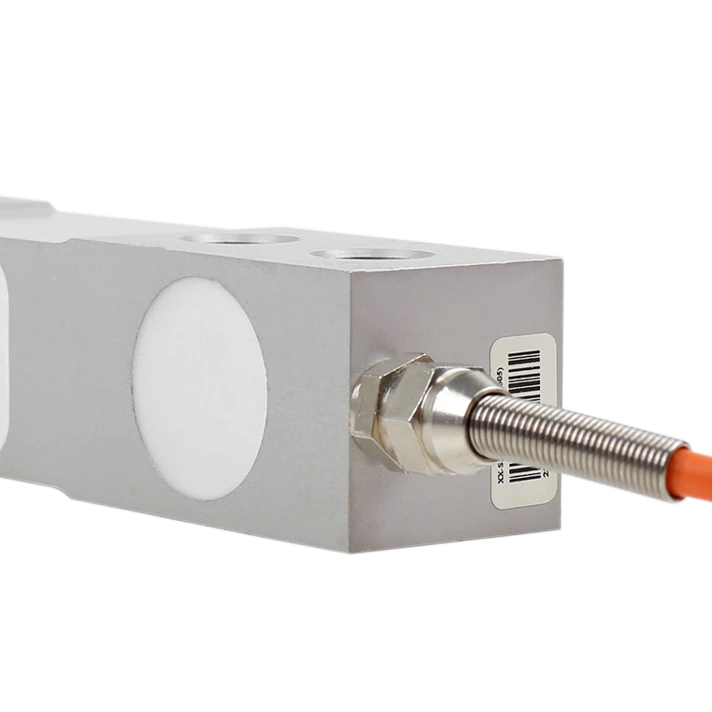

Célula de carga Shear Beam

BTBI / 62,5~125kg

Berman Load Cells

Shear Beam de alumínio com sapata articulada, cabo de 4 fios/5 m e proteção IP66.

Desenho 3D Ficha Técnica (Português)Imagens para Download

62,5 / 125 kg
IP66

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 62,5 / 125 kg
Grau de proteção: IP66
Tipo da célula: Shear Beam
Tipo de sinal: Analógico

Características elétricas

Sensibilidade: 2,0 ± 0,001 mV/V
Creep (30 min): ± 0,03% F.S
Balanceamento de zero: ± 1%
Compensação de temperatura no zero: ± 0,03% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,03% F.S/10 °C
Impedância de entrada: 350 ± 3 Ω
Impedância de saída: 400 ± 50 Ω
Resistência de isolamento: ≥ 2000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Limite de carga lateral: 200% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 15 VDC

Construção

Material: Alumínio
Temperatura de serviço: −10 a +50 °C
Cabo: 5 m · Ø 5 mm

Aplicações

Shear Beam
