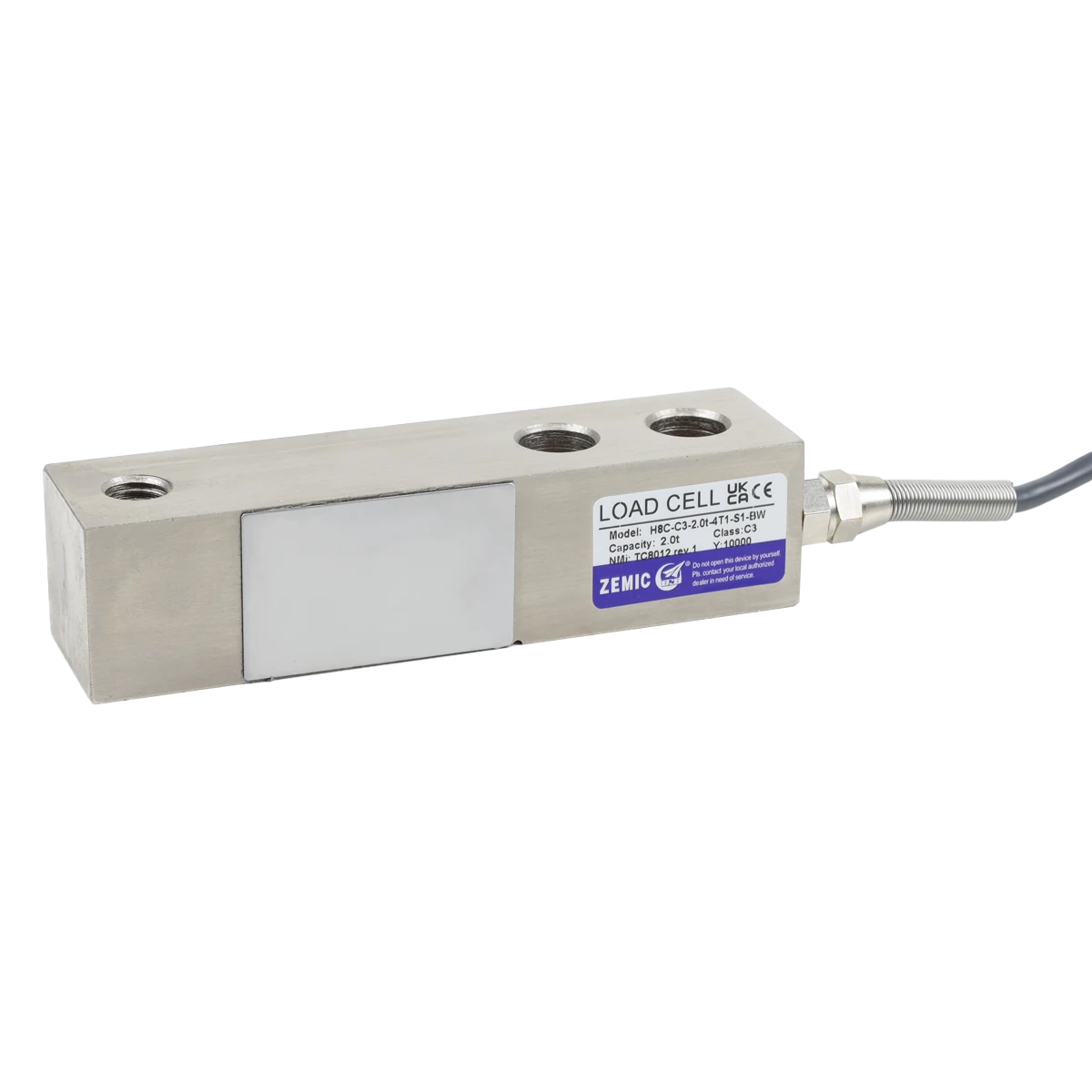

Célula de carga Shear Beam

H8C

Zemic

Célula de carga em liga de aço niquelado para plataformas, silos e pequenos tanques, com proteção IP68.

Desenho 3D Documento original Ficha técnica · Português Imagens para download

1 / 2 t
C3
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 1.000 / 2.000 kg
Tipo de sinal: Analógico
Classe de precisão: C3
Tipo da célula: Shear Beam

Características elétricas

Creep (30 min): ≤± 0,016% F.S
Balanceamento de zero: ≤± 0,015%
Compensação de temperatura no zero: ≤± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ≤± 0,011% FS/10 °C
Impedância de entrada: 350 ± 3,5 Ω
Impedância de saída: 350 ± 3,5 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e proteção

Material: Liga de aço
Grau de proteção: IP68
Cabo: 4 fios · 4 m · Ø 5 mm
Temperatura de serviço: −35 a +65 °C

Aplicações

Balanças de gado
Balanças paleteiras
Tanques e silos
