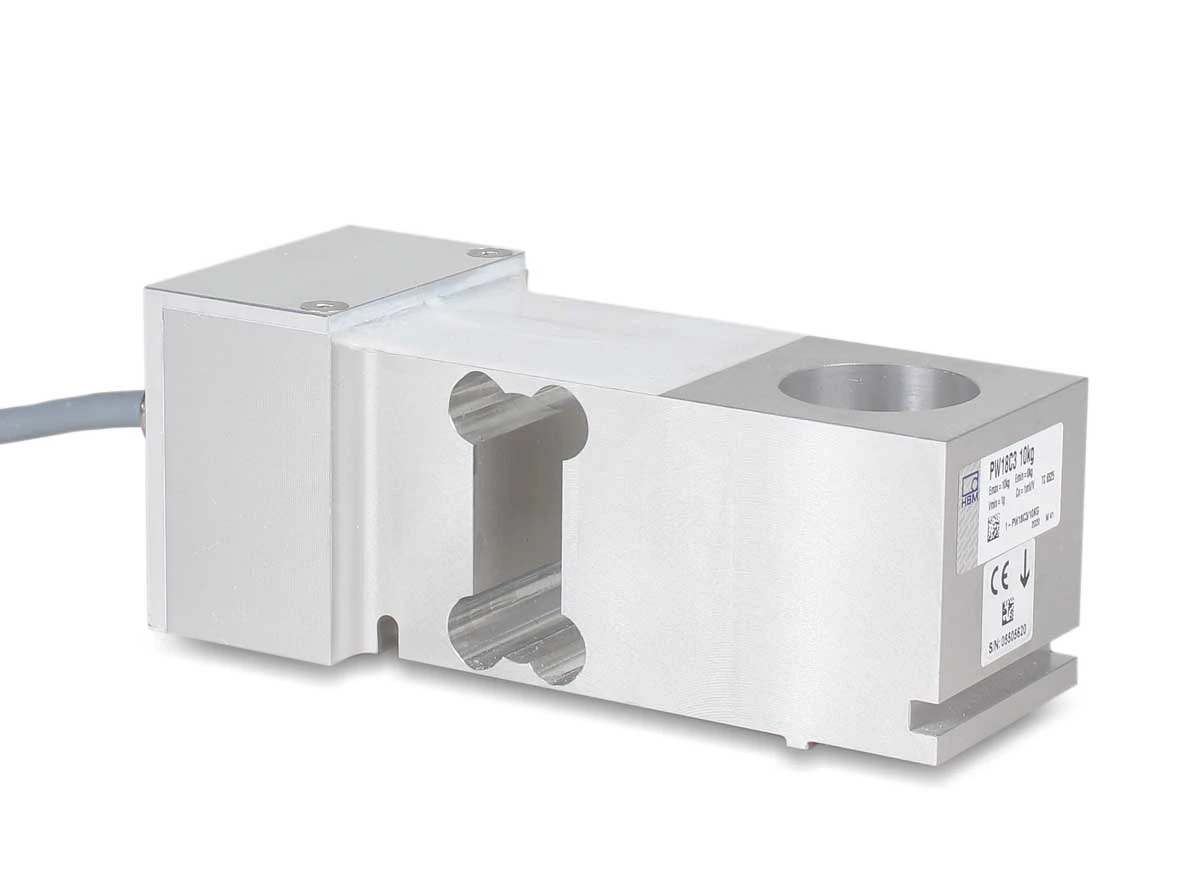

Célula de carga Single Point

PW18C3

HBK

Célula de carga HBK PW18C3 analógica, selada a laser e resistente à corrosão, com proteção IP67. Disponível de 5 a 75 kg para pesagem estática e dinâmica.

Desenho 3D Ficha técnica (EN)Imagens para download

IP67
OIML
5–75 kg

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e construção

Capacidade nominal: 5 / 10 / 20 / 50 / 75 kg
Tipo: Single Point
Sinal: Analógico
Certificação: OIML
Classe de precisão: C3
Proteção: IP67
Plataforma máxima: 400 × 400 mm (até 20 kg); 600 × 500 mm (50–75 kg)

Características elétricas e limites

Sensibilidade: 1,0 ± 0,1 mV/V
Resistência de entrada: 380–500 Ω
Resistência de saída: 380–500 Ω
Resistência de isolamento: > 1 GΩ
Limite de sobrecarga segura: 300% F.S. (excentricidade máxima de 20 mm)
Limite de carga lateral: 800% F.S.
Sobrecarga de ruptura: 400% F.S.
Excitação recomendada: 5 VDC
Excitação máxima: 15 VDC
Torque de aperto: 14 N·m

Aplicações

Checkweigher
