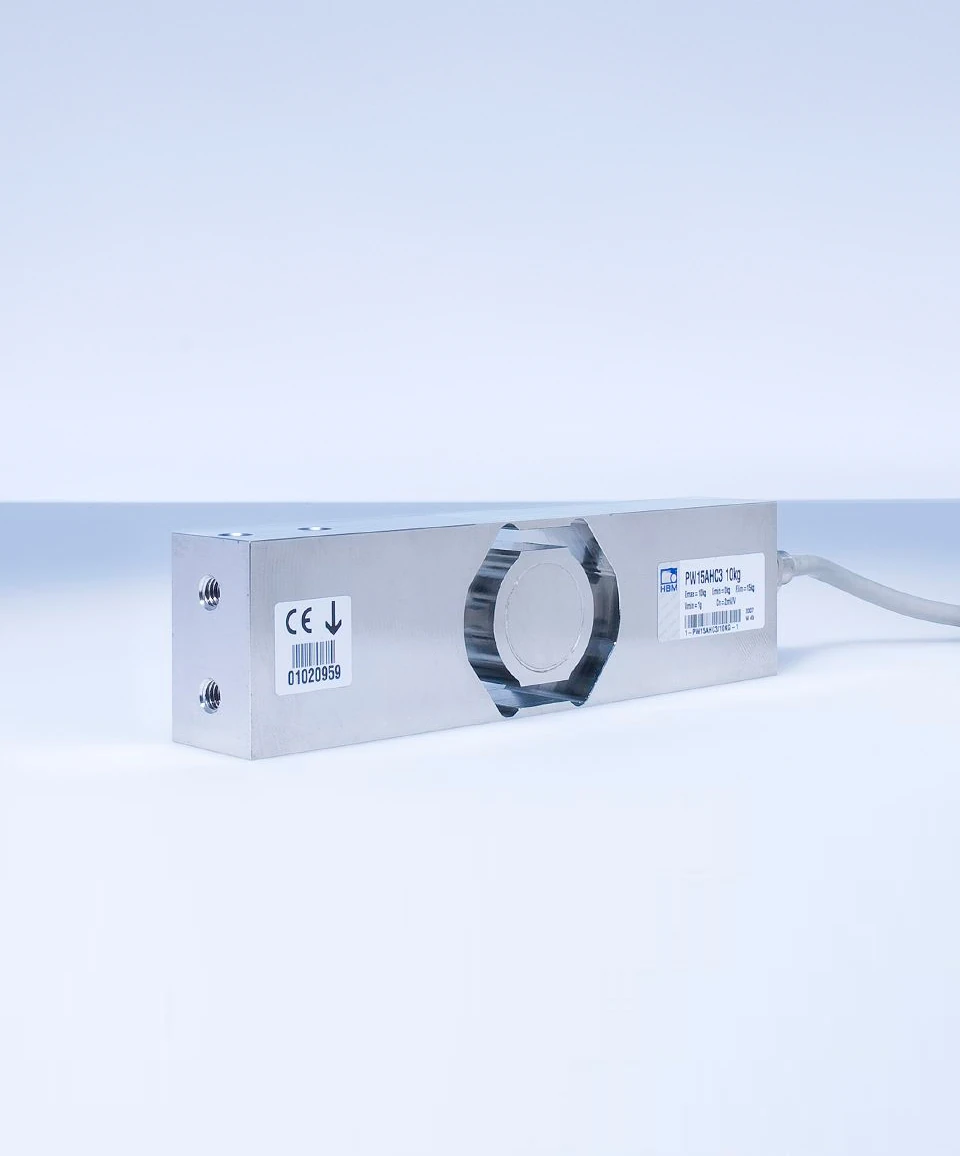

Célula de carga Single Point

PW15AHC3

HBK

Célula de carga Single Point HBK em aço inoxidável, IP69K e classe C3MR, para plataformas de até 500 × 400 mm.

Certificados Desenho 3D Ficha técnica · Inglês Imagens para download Manual técnico · Inglês

IP69K
C3MR
10–100 kg

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione uma capacidade para consultar o código Weightech correspondente.

Capacidade nominal

Capacidade nominal: 10 / 20 / 50 / 100 kg

Características elétricas

Classe de precisão: C3MR
Sensibilidade: 2,0 ± 0,2 mV/V
Resistência de entrada: 380 ± 15 Ω
Resistência de saída: 350 ± 10 Ω
Excitação recomendada: 1–12 VDC
Excitação máxima: 15 VDC
Sobrecarga segura: 150% da capacidade nominal
Compensação de temperatura no zero: ± 0,0140% da capacidade nominal /10 K
Resistência de isolamento: > 1 GΩ (100 VDC)
Limite de carga lateral: 300% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal

Construção e sinal

Tipo: Single Point
Sinal: Analógico
Material: Aço inoxidável
Proteção: IP69K
Plataforma máxima: 500 × 400 mm
Certificações: ATEX, FM, OIML
Torque de aperto: 14 N·m
