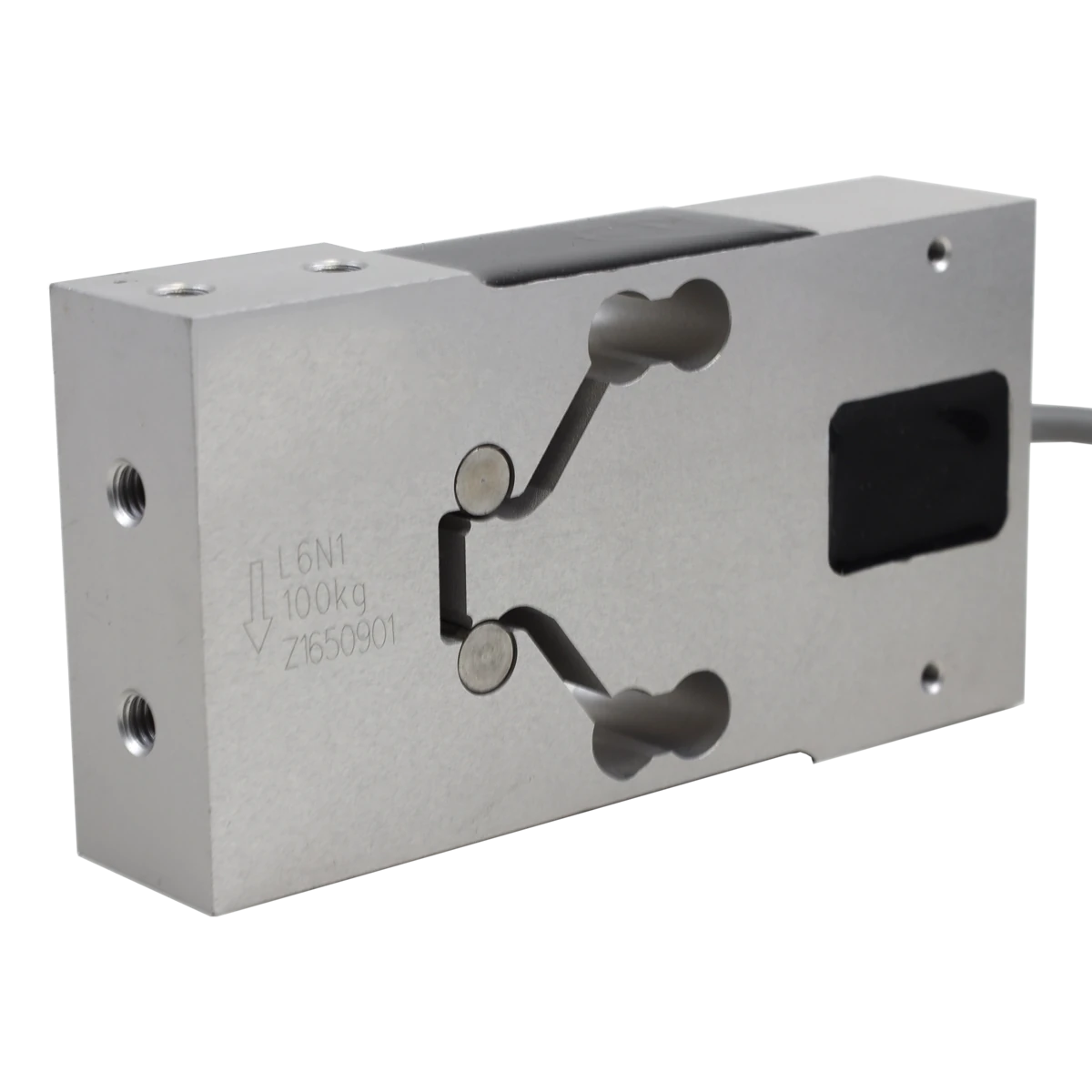

Célula de carga Single Point

L6N1

Zemic

Célula de carga Single Point em alumínio para plataformas de até 350 × 250 mm, com classe C3 e proteção IP65.

Documento original Ficha técnica · Português Imagens para download

10–100 kg
Single Point
IP65

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 10 / 20 / 30 / 100 kg
Tipo de sinal: Analógico
Tipo da célula: Single Point

Características elétricas

Sensibilidade: 1,9 ± 0,2 mV/V
Creep (30 min): ± 0,01
Balanceamento de zero: ± 0,1 mV/V
Compensação de temperatura no zero: ± 0,014% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,0175% F.S/10 °C
Impedância de entrada: 406 ± 6 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 5000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e instalação

Material: Alumínio
Grau de proteção: IP65
Plataforma máxima: 350 × 250 mm
Classe de precisão: C3
Cabo: 3 m · Ø 4,8 mm
Temperatura de serviço: −35 a +65 °C
