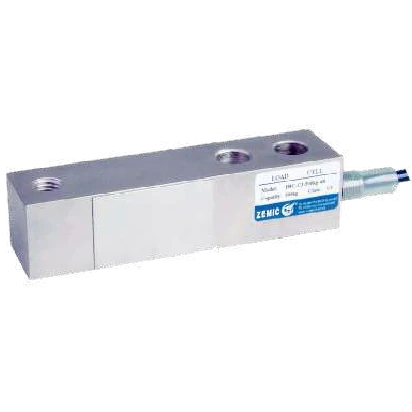

Célula de carga Shear Beam

H8C/5~10klbs

Zemic

Célula de carga Shear Beam H8C de liga de aço niquelado para plataformas e tanques, com proteção IP67.

Ficha Técnica (Inglês)Imagens para Download Imagem oficial da galeria

2.270 / 4.500 kg
IP67

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 2.270 / 4.500 kg
Grau de proteção: IP67
Tipo de sinal: Analógico
Classe de precisão: C3

Características elétricas

Sensibilidade: 3,0 ± 0,003 mV/V
Creep (30 min): ± 0,016% FS/30min
Balanceamento de zero: ± 1,0% FS
Compensação de temperatura no zero: ± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ± 0,011% FS/10 °C
Impedância de entrada: 350 ± 3,5 Ω
Impedância de saída: 350 ± 3,5 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção

Material: Liga de aço niquelado
Temperatura de serviço: −35 a +70 °C
Torque de aperto: M12: 100, M18: 200, M24: 700 N·m
Cabo: Ø 5 mm · 4 m (até 100 kg) · 6 m (acima de 100 kg)
