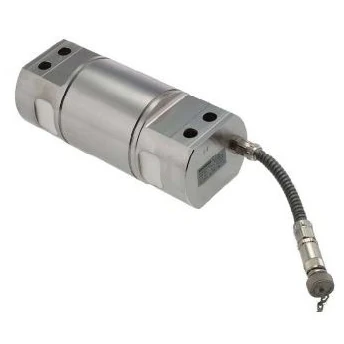

Célula de carga Double Ended Shear Beam

WBC Schenck Process

Qlar/Schenck Process

Célula de carga compacta em aço inoxidável para aplicações industriais, com sinal analógico e proteção IP65.

Ficha técnica · Inglês Imagens para download

50 / 60 / 70 t
IP65
Aço inoxidável

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 50.000 / 60.000 / 70.000 kg
Tipo de sinal: Analógico
Tipo da célula: Double Ended Shear Beam

Características elétricas

Sensibilidade: 1,3 mV/V
Creep (30 min): +0,05% Cn
Compensação de temperatura no zero: +0,1%/10 K Cn in Btn
Compensação de temperatura na sensibilidade: +0,07%/10 K Cn in Btn
Impedância de entrada: 380 Ω ± 5 Ω
Impedância de saída: 350 Ω ± 2 Ω
Temperatura nominal: −10 a +80 °C
Limite de sobrecarga segura: 100 t (50 t), 120 t (60 t), 140 t (70 t)
Sobrecarga de ruptura: 150 t (50 t), 180 t (60 t), 210 t (70 t)
Excitação recomendada: 10 V
Excitação máxima: 15 V

Construção e proteção

Material: Aço inoxidável
Grau de proteção: IP65
Temperatura de serviço: -15 a +120 °C
Temperatura de armazenamento: −50 a +130 °C
Cabo: Silicone especial RAL 7000 (cinza) · Ø 6,5 mm · 15 m · −30 a +150 °C

Aplicações

Silos
Moegas
Caçambas de sucata
Balanças de guindaste
