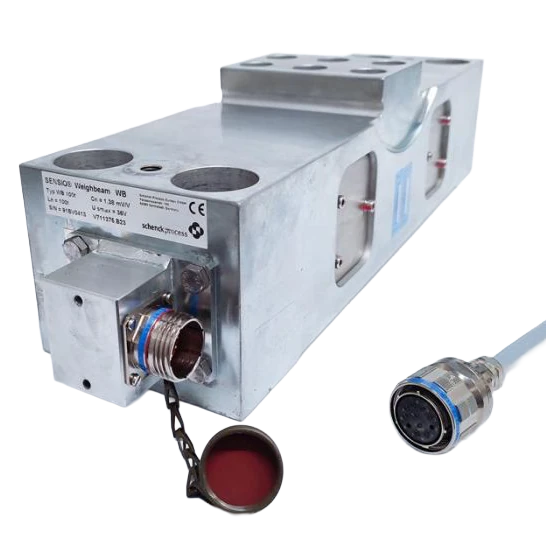

Célula de carga Double Ended Shear Beam

WB Schenck Process

Qlar/Schenck Process

Célula de carga compacta para silos e caçambas, com sinal analógico, construção galvanizada e proteção IP67.

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade nominal: 11.500 / 15.000 / 25.000 / 40.000 / 50.000 / 100.000 / 150.000 / 200.000 / 600.000 kg
Tipo de sinal: Analógico
Tipo da célula: Double Ended Shear Beam

Creep (30 min): ± 0,05% Cn
Compensação de temperatura no zero: ± 0,05%/10 K Cn in Btu
Impedância de entrada: 694 Ω ± 8 Ω
Impedância de saída: 400 Ω ± 4 Ω
Temperatura nominal: −10 a +100 °C
Limite de sobrecarga segura: 23 t (célula de 11,5 t) · 26 t (célula de 15 t) · 35 t (célula de 25 t) · 100 t (célula de 40 t) · 120 t (célula de 50 t) · 210 t (célula de 100 t) · 290 t (célula de 150 t) · 360 t (célula de 200 t) · 1000 t (célula de 600 t)
Limite de carga lateral: 15,1 t (célula de 11,5 t) · 18 t (célula de 15 t) · 25 t (célula de 25 t) · 40 t (célula de 40 t) · 50 t (célula de 50 t) · 85 t (célula de 100 t) · 120 t (célula de 150 t) · 150 t (célula de 200 t) · 400 t (célula de 600 t)
Sobrecarga de ruptura: 35 t (célula de 11,5 t) · 38 t (célula de 15 t) · 40 t (célula de 25 t) · 160 t (célula de 40 t) · 200 t (célula de 50 t) · 350 t (célula de 100 t) · 480 t (célula de 150 t) · 600 t (célula de 200 t) · 1200 t (célula de 600 t)
Excitação recomendada: 10 V
Excitação máxima: 36 V
