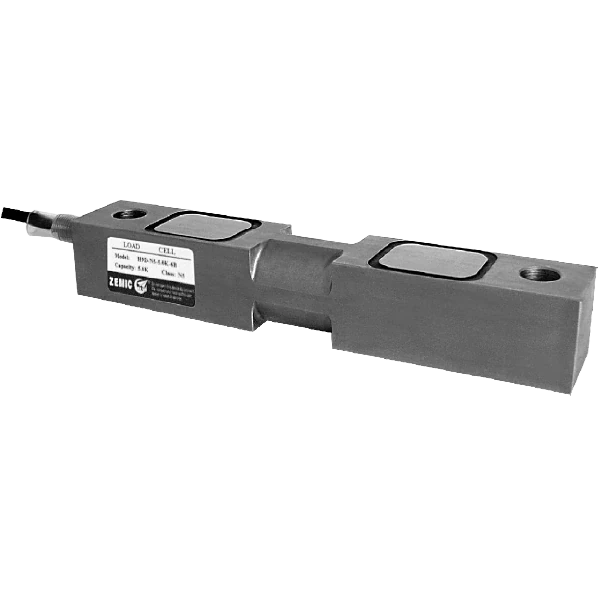

Célula de carga Double Ended Shear Beam

H9D/5klbs

Zemic · Código 506513

Célula de carga Double Ended Shear Beam de 2.270 kg em liga de aço, com sinal analógico e proteção IP67.

Ficha técnica · Inglês Imagens para download

2.270 kg
C3
IP67

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade e sinal

Capacidade nominal: 2.270 kg
Tipo de sinal: Analógico
Classe de precisão: C3
Tipo da célula: Double Ended Shear Beam

Características elétricas

Sensibilidade: 3,0 ± 0,008 mV/V
Creep (30 min): ≤± 0,016% FS/10 °C
Compensação de temperatura no zero: ≤± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ≤± 0,011% FS/10 °C
Impedância de entrada: 700 ± 7 Ω
Impedância de saída: 703 ± 4 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e proteção

Material: Liga de aço
Grau de proteção: IP67
Certificações: ATEX, FM
Temperatura de serviço: −35 a +65 °C
Cabo: 6 m · Ø 5 mm

Aplicações

Balanças rodoviárias
Balanças ferroviárias
Tanques
