Render 3D JNL

Carregamento de granéis · caminhão

Balança de fluxo

Fabricação JNL

Pesa os grãos em bateladas entre o silo e o caminhão e soma tudo num acumulador. Menos ajuste de carga e menos manobra de caminhão no pátio do armazém ou da indústria.

200–300 t/h já projetadas
Milho e soja
IHM touch de 7″

Qual vazão você precisa?

Vazões de carregamento que a JNL já projetou. Outras sob projeto.

Outra vazão

Pedir orçamento no WhatsApp

A mensagem já leva o que você escolheu. Você só completa a cidade.

Ver especificações e o que já vem

Fabricação própriaBalanças fabricadas pela JNL
ISO 9001:2015Empresa certificada · calibração e manutenção
Oficina autorizada IPEM-SP/INMETROManutenção e reparo de balanças
Plantão 24hSuporte técnico JNL

Na balança

Veja o grão passar pela balança

A balança começa sozinha quando você chega aqui: a comporta enche a caçamba no grosso e no fino, a descarga cai no caminhão e o painel soma o total carregado, em 3 bateladas. Escolha a vazão ou toque em Carregar para ver de novo.

Ilustrativo, fora de escala e fora do tempo real. Sequência de funcionamento das propostas técnicas JNL; os valores do painel são um exemplo ilustrativo tirado de uma tela real da IHM, sem unidade.

Qual vazão você precisa?

Qual produto?

Painel de controle Exemplo ilustrativo

Escolha a vazão e toque em Carregar

Pedir orçamento no WhatsApp

Especificações

O que as propostas técnicas JNL de balança de fluxo especificam.

Construção

Caçamba de pesagem: Aço carbono SAE 1020, chapas de 2,65 a 12,70 mm conforme o projeto
Quadro de sustentação: Para a caçamba e as células de carga
Registro de alimentação: Aço carbono SAE 1020, comportas basculantes ou gaveta com ajuste grosso e fino
Descarga: Comporta basculante ou gaveta
Pintura: PU automotiva
Altura mínima: 5,50 a 6 m, conforme o projeto

Pesagem e controle

Células de carga: Três, blindadas, com atuadores e limitadores mecânicos
Indicador: IHM CPT touch de 7″ para controle de processo
Comunicação: Seriais RS232 (PC, CLP, IHM) e RS485 (mestre-escravo)
Acionamento: Pneumático · 8 bar
Energia: Bivolt · 50/60 Hz
Produto: Milho e soja

Precisa de outra vazão? Projetamos sob medida.Falar com especialista

Monte sua balança de fluxo

Veja o que já vem, marque o que quer avaliar em projeto especial e envie tudo de uma vez.

Já vem na balança de fluxo

Caçamba de pesagemCom quadro de sustentação e comporta de descarga
Três células de carga blindadasCom caixa de junção e cabos
Registro de alimentaçãoComportas com ajuste grosso e fino e dois cilindros
Caixa eletropneumáticaVálvulas, filtro, regulador de vazão e manômetro
IHM CPT touch de 7″Sinalizadores LED e botão de emergência
Interligação e calibraçãoFeitas pela equipe JNL no local

Itens das propostas técnicas JNL. A proposta do seu projeto confirma a composição.

Projeto especial

Recursos que a JNL já entregou em projeto especial. Marque se quiser avaliar para o seu carregamento.

Duas descargas selecionáveis

Caçamba de pesagem com duas saídas; o operador escolhe por qual descarregar.

Incluir no orçamento

Quatro comportas de alimentação

Registro de alimentação com quatro comportas.

Incluir no orçamento

Dúvida sobre projeto especial? Pergunte no WhatsApp

Como ela é feita

Quatro conjuntos trabalham juntos entre o silo e o caminhão.

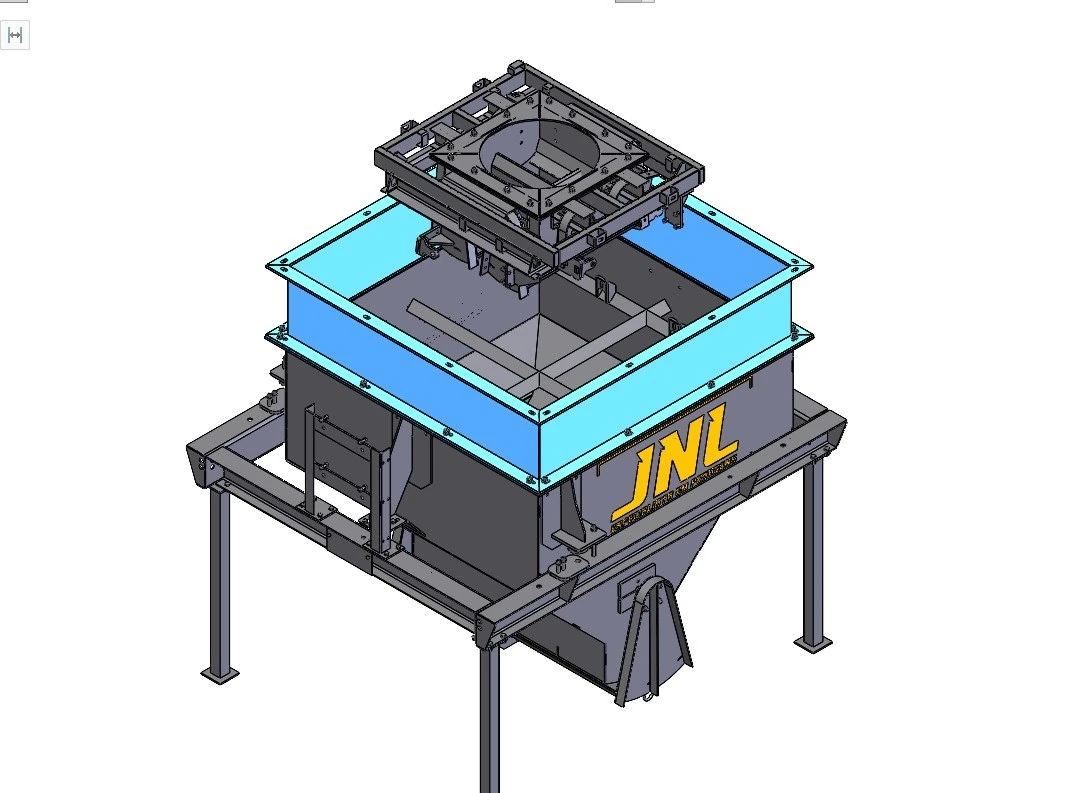

01 · Registro de alimentação

Libera o grão do silo

Em aço carbono SAE 1020, com comportas basculantes ou gaveta, ajuste grosso e fino e dois cilindros pneumáticos.

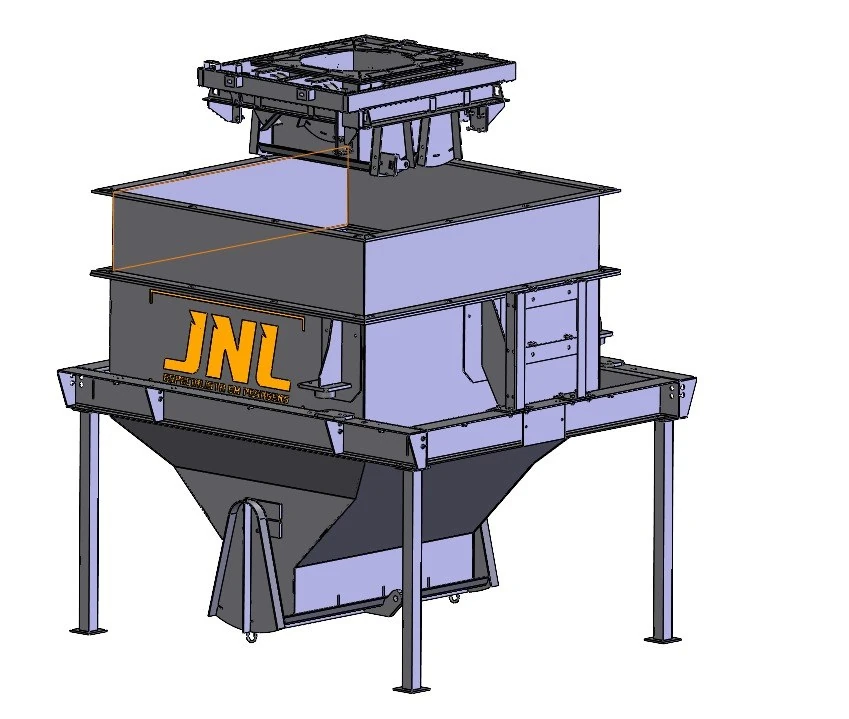

02 · Caçamba de pesagem

Onde cada batelada é pesada

Aço carbono SAE 1020 sobre quadro de sustentação e três células de carga blindadas, com comporta de descarga basculante ou gaveta.

03 · Caixa eletropneumática

Comanda as comportas

Válvulas, bornes de interligação, filtro, regulador de vazão, manômetro e conexões. Opera com 8 bar.

04 · Painel com IHM CPT

Onde o operador programa a carga

Touch de 7″: programa o total a carregar e o peso por batelada, mostra o saldo a carregar e dá o sinal de parada. No painel inox: botões de grosso, fino e descarga, seletor manual/automático e emergência.

O que preparar no local

A balança de fluxo é montada sobre a estrutura do seu silo. Veja o que fica com você e o que a equipe JNL faz.

Você prepara

Silo de alimentação com flange e fixação do registro
Montagem da estrutura e das vigas de sustentação
Caçamba de pesagem montada sobre as vigas, conforme o projeto JNL
Pontos de energia bivolt aterrados (NBR 5410)
Tubulação de ar comprimido até a caixa de válvulas
Compressor de ar exclusivo, que mantenha no mínimo 8 bar
Munck ou similar para descarga e movimentação
Produto e caminhão por um dia para os testes e ajustes

A JNL faz

Projeto para a montagem
Interligação dos componentes eletrônicos e pneumáticos
Liberação e calibração da balança
Orientação das correções, se o local não atender à especificação

Mande fotos do local no WhatsApp

Com fotos do silo e a altura disponível, a equipe JNL avalia a instalação.

Da fábrica ao carregamento

O caminho da balança de fluxo depois da compra.

01Fabricação
Fabricada pela JNL na unidade de Itapetininga-SP.
02Montagem no local
Estrutura montada conforme o projeto fornecido pela engenharia JNL.
03Interligação e calibração
Técnicos treinados em fábrica interligam, liberam e calibram a balança.
04Plantão 24h
Suporte técnico em regime de plantão, 24 horas.

Vamos dimensionar a sua balança de fluxo?

Conte o produto, a vazão e a altura disponível sob o silo. Se já escolheu a vazão, ela vai junto na mensagem.
