Envase de granéis em big bag

Balança de ensaque big bag

Fabricação JNL

Ensacadeira de big bag que enche o bag direto do silo, com comportas de ajuste grosso e fino, e conta cada bag carregado. Para indústria, comércio, agronegócio, mineração e portos.

Quatro células de carga
Ajuste grosso e fino
IHM touch de 7″

Onde você vai ensacar?

Escolha o seu setor. A mensagem vai pronta para você contar o produto.

Pedir orçamento no WhatsApp

A mensagem já leva o que você escolheu. Você só completa a cidade.

Ver especificações e o que já vem

ISO 9001:2015Empresa certificada · calibração e manutenção
Oficina autorizada IPEM-SP/INMETROManutenção e reparo de balanças
Plantão 24hSuporte técnico JNL

Na balança

Encha um big bag

O bag enche sozinho quando você chega aqui: a comporta abre no grosso e termina no fino, em 3 bateladas; o painel soma o total carregado e o trava-saco libera o bag cheio. Toque em Encher para ver de novo.

Ilustrativo, fora de escala e fora do tempo real. Sequência de funcionamento da proposta técnica JNL; os valores do painel são um exemplo ilustrativo tirado de uma tela real da IHM, sem unidade.

Painel de controle Exemplo ilustrativo

Toque em Encher

Pedir orçamento no WhatsApp

Especificações

O que a proposta técnica JNL de ensaque big bag especifica.

Construção

Plataforma de pesagem: Aço carbono SAE 1020, chapas de 2,65 a 12,70 mm conforme o projeto
Quadro de sustentação: Para as comportas e as células de carga
Alimentação: Comportas com ajuste grosso e fino
Trava-saco: Operado pelo sistema junto com as comportas

Pesagem e controle

Células de carga: Quatro, blindadas, com atuadores e limitadores mecânicos
Indicador: IHM CPT touch de 7″ para controle de processo
Contagem: Totalizador geral e quantidade de ciclos (bags carregados)
Capacidade de carregamento: 120 t/h
Acionamento: Pneumático · 8 bar
Energia: 127/220 V · 50/60 Hz

Monte sua balança de ensaque

Veja o que já vem, marque o opcional e envie tudo de uma vez.

Já vem na balança de ensaque

Plataforma de pesagemCom quadro de sustentação
Quatro células de carga blindadasCom caixa de junção e cabos
Comportas e trava-sacoVálvulas pneumáticas com acionamento elétrico e cilindros
Caixa eletropneumáticaVálvulas, filtro, regulador de vazão e manômetro
IHM CPT touch de 7″Totalizador e contagem de bags

Itens da proposta técnica JNL. A proposta do seu projeto confirma a composição.

Opcionais

Marque o que quer incluir. O item marcado vai junto na mensagem do orçamento.

Botoeira para acionamento manual

Botões físicos para iniciar os ciclos, além dos comandos na tela da IHM.

Incluir no orçamento

Dúvida sobre o opcional? Pergunte no WhatsApp

Como ela é feita

Quatro conjuntos trabalham juntos entre o silo e o big bag.

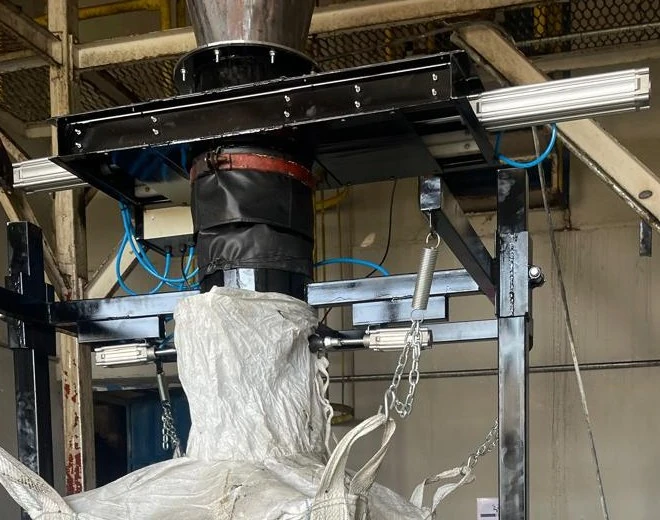

01 · Alimentação e trava-saco

Libera o produto e segura o bag

Comportas com ajuste grosso e fino e trava-saco, acionados por válvulas pneumáticas e cilindros.

02 · Plataforma de pesagem

Onde o bag é pesado

Aço carbono SAE 1020 sobre quatro células de carga blindadas, com atuadores e limitadores mecânicos.

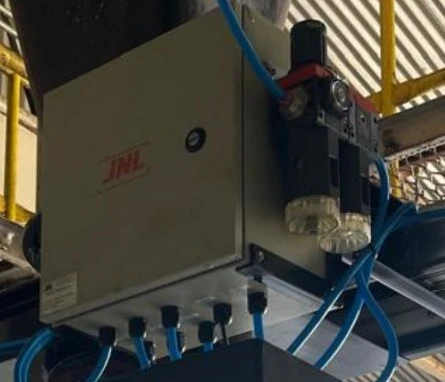

03 · Caixa eletropneumática

Comanda comportas e trava-saco

Válvulas, bornes de interligação, filtro, regulador de vazão, manômetro e conexões. Opera com 8 bar.

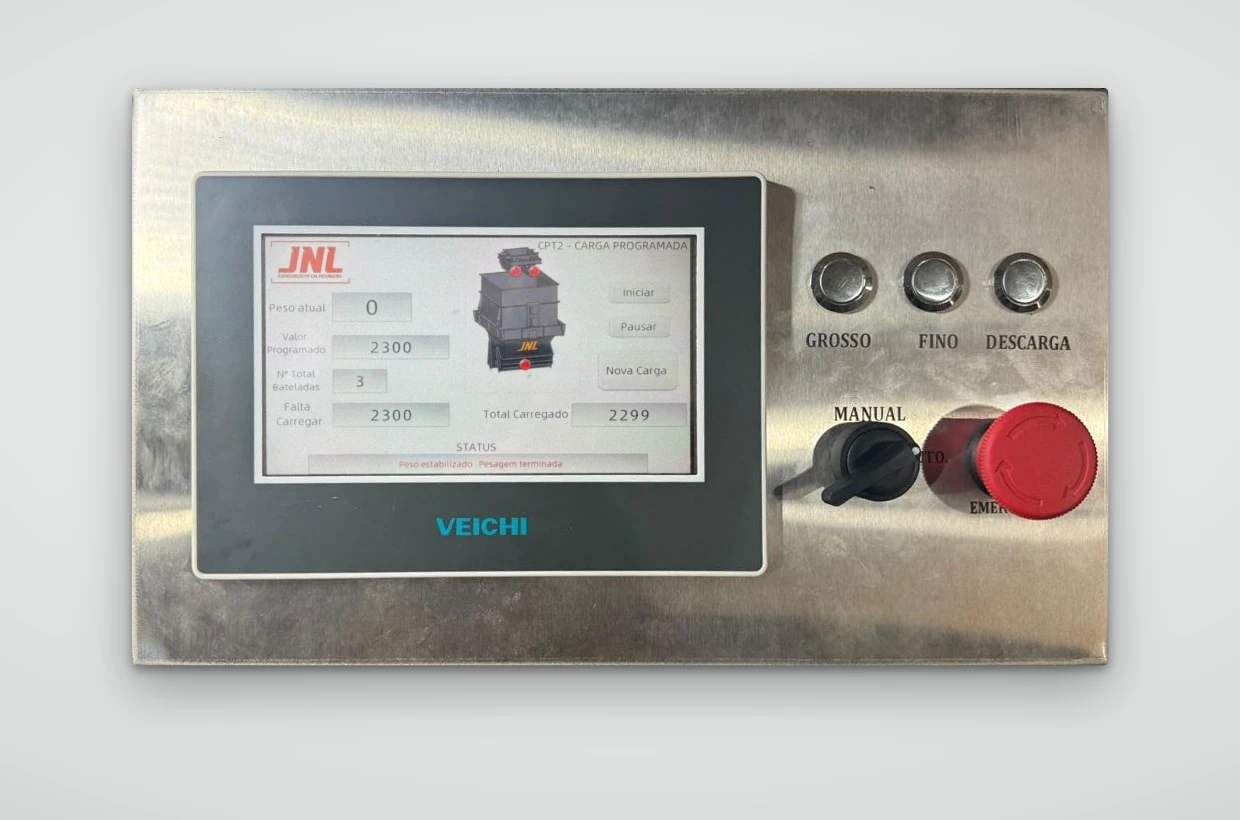

04 · Painel com IHM CPT

Onde o operador acompanha

Touch de 7″: inicia os ciclos, soma o peso no totalizador e conta os bags. O botão de emergência pausa ou para o processo. No painel inox: botões de grosso, fino e descarga, seletor manual/automático e emergência.

O que preparar no local

A proposta técnica lista o que fica por conta de quem recebe a balança.

Você prepara

Silo de alimentação com flange e fixação do registro
Montagem da estrutura e das vigas de sustentação
Pontos de energia 127/220 V aterrados (NBR 5410)
Tubulação de ar comprimido até a caixa de válvulas
Compressor de ar que mantenha no mínimo 8 bar
Munck ou similar para descarga e movimentação
Balizamento e sinalização do local

Mande fotos do local no WhatsApp

Com fotos do silo e do espaço sob ele, a equipe JNL avalia a instalação.

Obras e assistência

Foto real de uma balança de ensaque JNL instalada e o que acontece depois da compra.

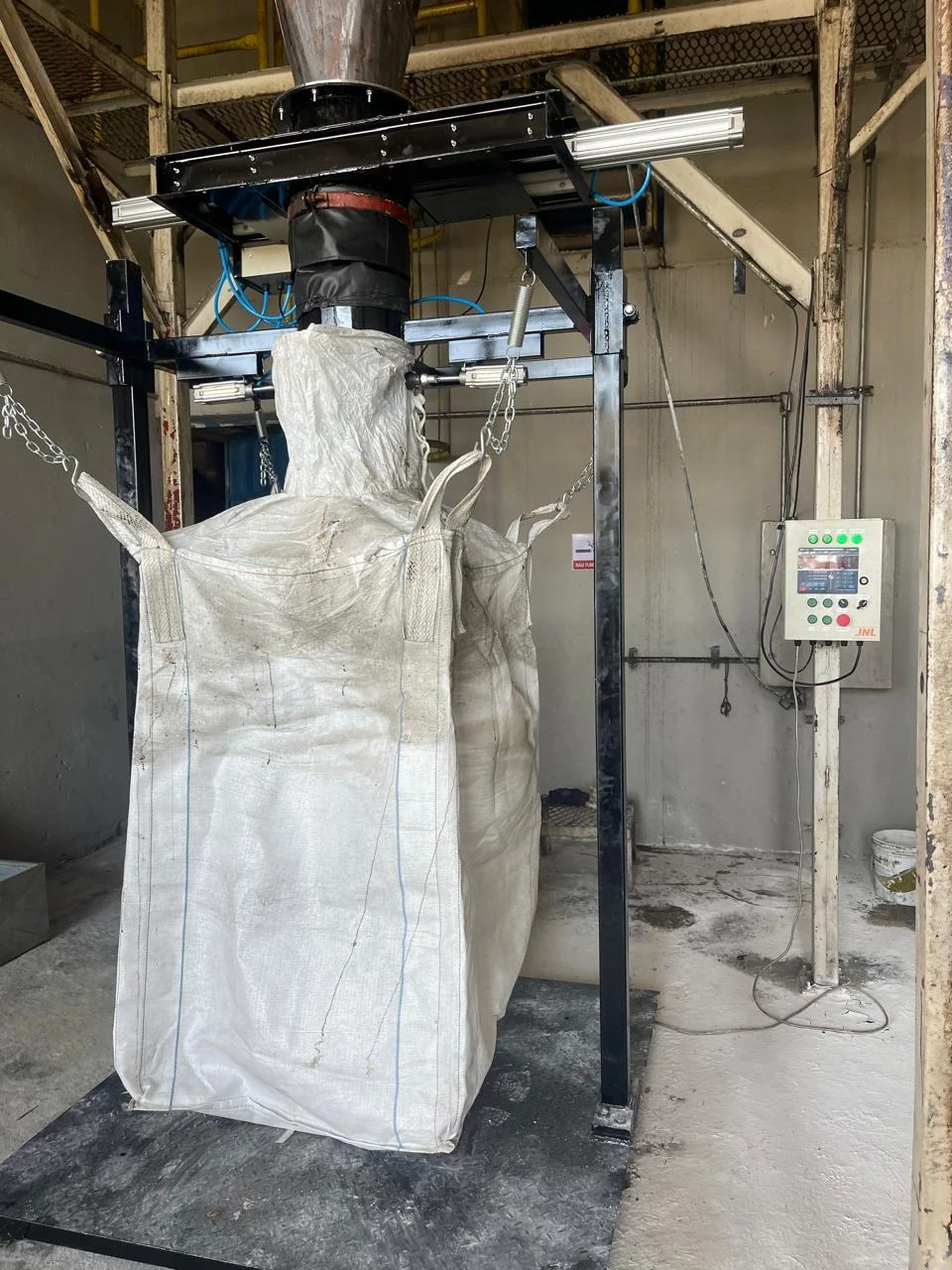

Balança de ensaque instalada, com o painel JNL · Obra JNL

01Proposta técnica
Equipamento especificado para o seu produto e o seu silo.
02Preparação do local
Silo, vigas, energia e ar comprimido prontos conforme a proposta.
03Manutenção e reparo
Oficina autorizada IPEM-SP/INMETRO para manutenção e reparo.
04Plantão 24h
Suporte técnico em regime de plantão, 24 horas.

Vamos dimensionar a sua balança de ensaque?

Conte o produto e como ele chega ao big bag. Se já escolheu o setor, ele vai junto na mensagem.

ou ligue sem custo: 0800 777 9013
