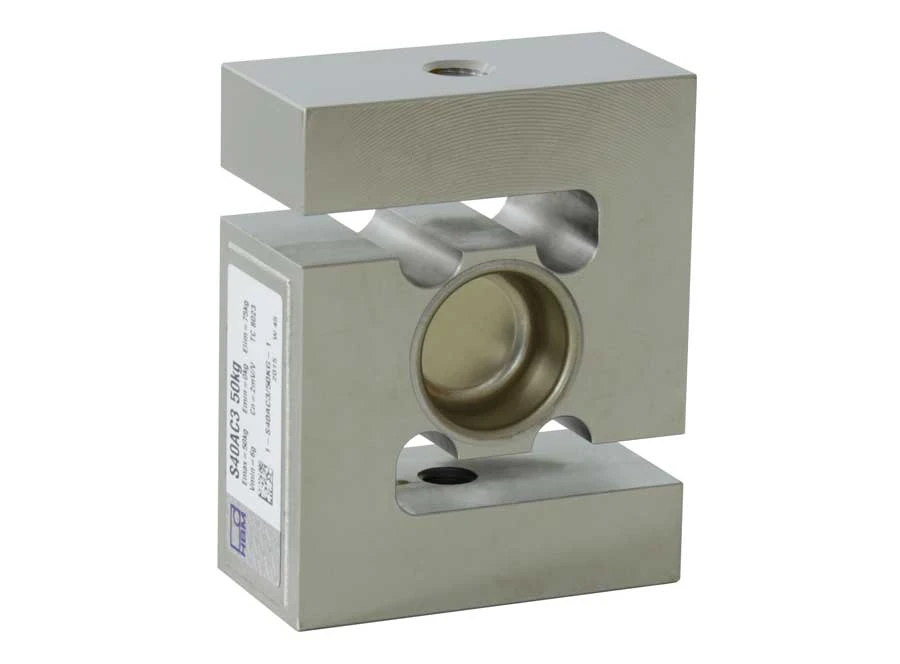

Célula de carga Tipo S

S40A

HBK

Célula Tipo S inox IP68 para tanques e silos.

Desenho 3D Ficha Técnica (Inglês)Imagens para Download

50 / 100 / 200 / 500 / 1.000 / 2.000 / 3.000 / 5.000 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 50 / 100 / 200 / 500 / 1.000 / 2.000 / 3.000 / 5.000 kg
Grau de proteção: IP68
Tipo da célula: S
Tipo de sinal: Analógico
Classe de precisão: D1

Características elétricas

Sensibilidade: 2 mV/V
Creep (30 min): ± 0,0245 · ± 0,0166%/30min
Compensação de temperatura no zero: ± 0,0170% da Cn/10 K
Compensação de temperatura na sensibilidade: ± 0,0140% da Cn/10 K
Impedância de entrada: 350 Ω
Impedância de saída: 350 ± 1,5 Ω
Resistência de isolamento: > 5 GΩ (100 V)
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação máxima: 12 VDC

Construção

Material: Aço inoxidável
Certificações: OIML
Cabo: 6 fios · Ø 5,4 mm

Aplicações

Tanques e silos
