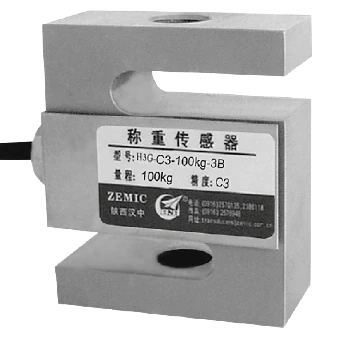

Célula de carga Tipo S

H3G/2.5~15klbs

Zemic

Célula de tração/compressão de liga de aço niquelado IP67 para tanques, silos e áreas de risco.

Ficha Técnica (Inglês)Imagens para Download

1.100 / 1.360 / 4.500 / 6.800 kg
IP67

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 1.100 / 1.360 / 4.500 / 6.800 kg
Grau de proteção: IP67
Tipo da célula: S
Tipo de sinal: Analógico
Classe de precisão: C3

Características elétricas

Sensibilidade: 3,0 ± 0,008 mV/V
Creep (30 min): ≤± 0,016% FS/10 °C
Compensação de temperatura no zero: ≤± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ≤± 0,011% FS/10 °C
Impedância de entrada: 430 ± 60 Ω
Impedância de saída: 351 ± 2,0 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção

Material: Liga de aço niquelado
Temperatura de serviço: −35 a +65 °C
Cabo: 6 m · Ø 5 mm

Aplicações

Tanques e silos
