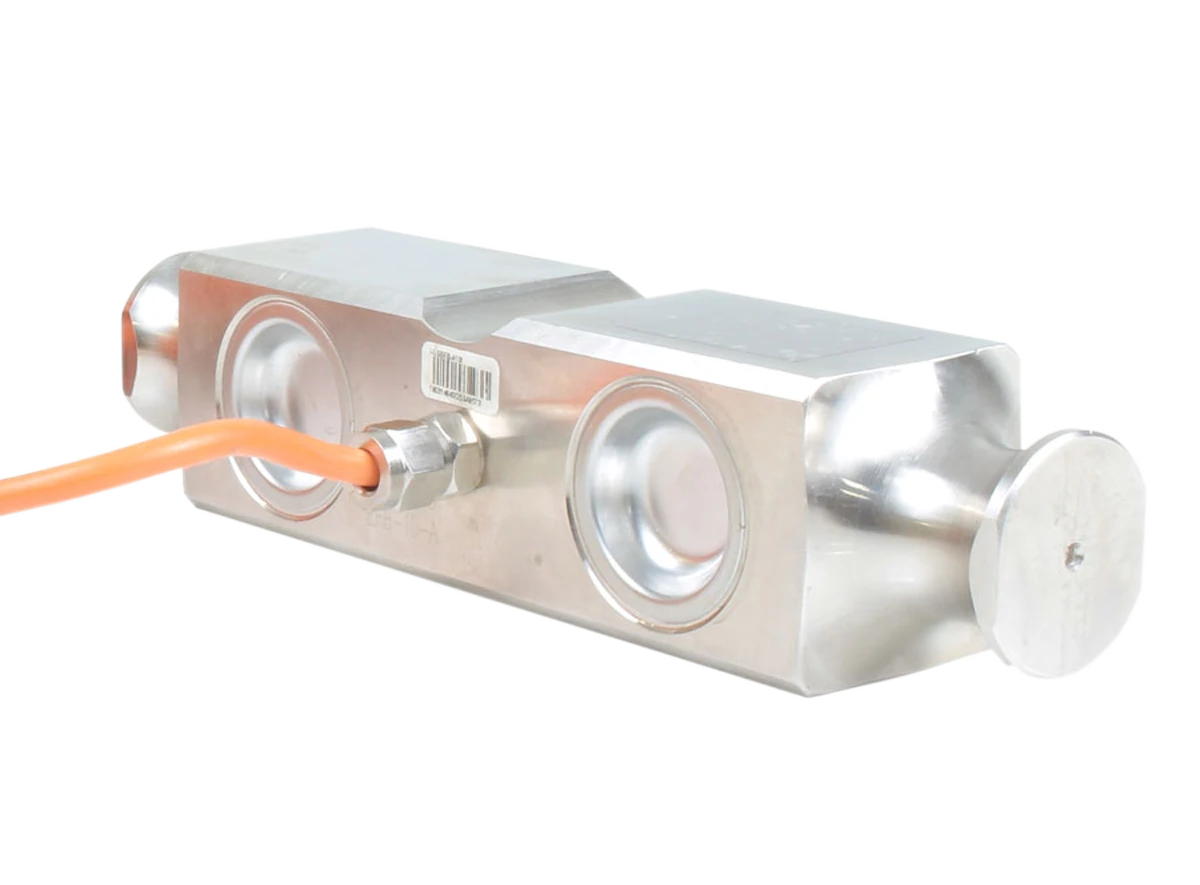

Célula de carga Double Ended Shear Beam

BM

Berman Load Cells · Código 100969

Célula de carga Double Ended Shear Beam de 10 t em liga de aço, com sinal analógico e proteção IP67.

Desenho 3D Ficha técnica · Português Imagens para download

10 t
C3
IP67

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade e sinal

Capacidade nominal: 10.000 kg
Tipo de sinal: Analógico
Classe de precisão: C3
Tipo da célula: Double Ended Shear Beam
Capacidade (lb): 22.000 lb

Características elétricas

Sensibilidade: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,02
Compensação de temperatura no zero: ± 0,02
Compensação de temperatura na sensibilidade: ± 0,02
Impedância de entrada: 750 ± 10 Ω
Impedância de saída: 703 ± 2 Ω
Resistência de isolamento: ≥ 5000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 15 VDC

Construção e proteção

Material: Liga de aço
Grau de proteção: IP67
Cabo: 6 fios · 20 m · Ø 6 mm

Aplicações

Tanques e silos
