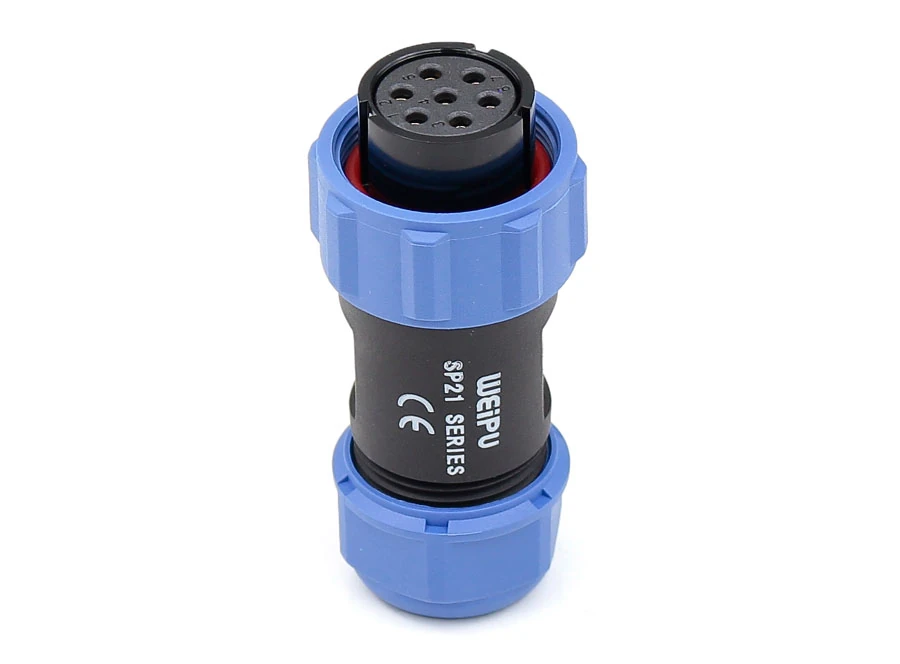

Conector de cabos

Conectores SP21

Weightech

Conectores SP21 IP68 com acoplamento rosqueado, opções de 4 ou 7 pinos e modelos para cabo ou painel.

Ficha Técnica/Comercial (Português)Imagens para download

IP68
4 ou 7 pinos
Rosqueado
Cabo de 7–12 mm

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Opção / SKU

Consultar pelo WhatsApp

A seleção atualiza as especificações e a mensagem para a JNL.

Escolha com orientação técnica.

Escolha pelos pinos, gênero e montagem do conector. As especificações elétricas mudam entre os modelos de 4 e 7 pinos; confirme a compatibilidade com o equipamento.

Modelo e composição

Modelo: Selecione uma opção
Composição: Selecione uma opção

Pinos e características elétricas

Número de pinos: Selecione uma opção
Corrente máxima: Selecione uma opção
Tensão máxima: 500 VAC
Resistência de contato: Selecione uma opção
Resistência de isolamento: 2000 MΩ

Construção e cabos

Material: Polímero
Corpo: PA 66
Campo de inserção: PPS
Contato: Latão banhado a ouro
Terminação: Solda
Diâmetro do cabo (modelos com cabo): 7–12 mm
Diâmetro dos condutores: Selecione uma opção
Bitola dos condutores: Selecione uma opção
Temperatura de operação: −25 a +85 °C
Grau de proteção: IP68
Acoplamento: Rosqueado

Sinal e medição

Tipo de sinal: Analógico

Aplicações

Conexões robustas de células de carga em aplicações externas, inclusive pesagem pecuária.
