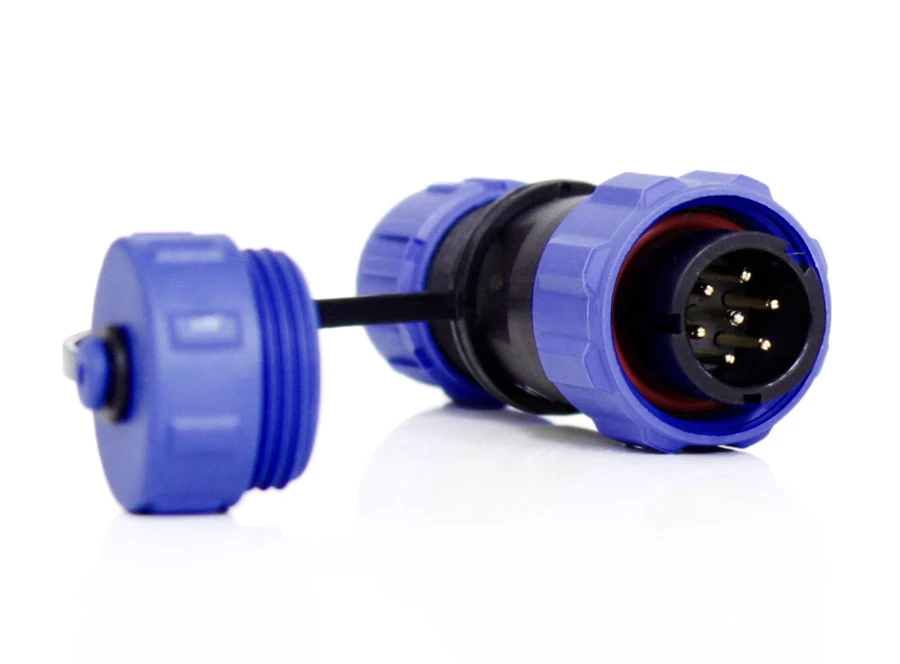

Conector de cabos

Conectores SP13

Weightech

Conectores SP13 de 7 pinos, IP68 e acoplamento rosqueado, para cabos de 4 a 6,5 mm.

Ficha Técnica (Português)Imagens para download

IP68
7 pinos
Acoplamento rosqueado
Cabo de 4–6,5 mm

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Opção / SKU

Consultar pelo WhatsApp

A seleção atualiza as especificações e a mensagem para a JNL.

Escolha com orientação técnica.

Escolha entre cabo com conexão macho, cabo com conexão fêmea ou montagem de painel fêmea. Confira os pontos de ligação da aplicação antes de selecionar.

Modelo e composição

Modelo: Selecione uma opção
Composição: Selecione uma opção

Conexão e proteção

Número de condutores: 7
Grau de proteção: IP68
Acoplamento: Rosqueado
Diâmetro do cabo: 4–6,5 mm
Temperatura de operação: −25 a +85 °C
Tipo de sinal: Analógico

Construção e características elétricas

Material: Polímero
Corpo: PA 66
Campo de inserção: PPS
Contato: Latão banhado a ouro
Terminação: Solda
Corrente máxima: 5 A
Tensão máxima: 125 VAC
Resistência de isolamento: 2000 MΩ
Diâmetro dos condutores: 1 mm × 7
Bitola dos condutores: ≤ 0,785 mm² / AWG 18

Aplicações

Conexões de células de carga em pesagem pecuária, inclusive em ambientes externos.
