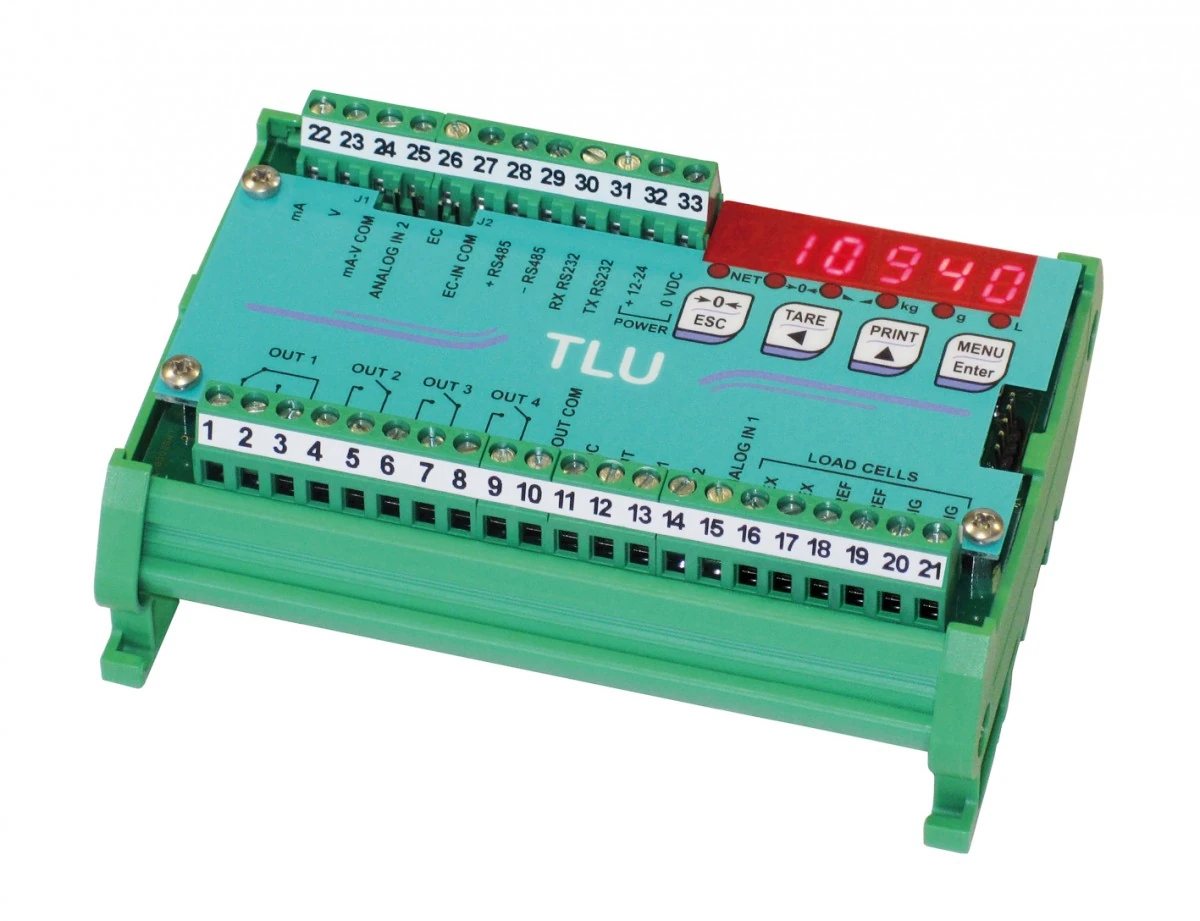

Transmissor de pesagem

TLU-ANA

Name: Transmissor de pesagem TLU-ANA
SKU: 504128

Laumas Elettronica · Código 504128

Transmissor de pesagem Laumas de 1 canal com saída analógica optoisolada de 16 bits, 4 saídas a relé, 2 entradas digitais e portas RS485/RS232 e RS232, para montagem em trilho DIN.

Certificados Desenho 3D Ficha técnica · Inglês Imagens para download Manual técnico · Inglês

1 canal
Saída analógica 16 bits
IP67

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Sinal e medição

Tipo de sinal: Células analógicas
Resolução interna: 24 bit (16.000.000 de pontos)
Número de divisões: 10.000
Quantidade máxima de células: 8 de 350 Ω
Canais para células de carga: 1 canal
Unidades de medida: g, kg, lb
Alimentação das células: 5 VDC / 120 mA

Comunicação e entradas/saídas

Comunicação serial: 1 porta RS485 bidirecional ou RS232 unidirecional (selecionável) e 1 porta RS232 bidirecional
Protocolo de comunicação: MODBUS-RTU e ASCII LAUMAS
Entradas e saídas: 2 entradas digitais; 4 saídas a relé; 1 saída analógica
Taxa de transmissão: 2400, 4800, 9600, 19200, 38400, 115200
Saída analógica: Optoisolada, 16 bits

Display, instalação e alimentação

Altura dos dígitos: 8 mm
Grau de proteção: IP67
Instalação: Trilho DIN
Display: LED vermelho semi-numérico de seis dígitos
Legendas do display: LÍQ., ZERO, ESTÁVEL, kg, g, L.
Tensão de alimentação: 12–24 VDC ±10% · 5 W
Teclado: 4 teclas
LEDs de sinalização: 6

Certificações

Certificações: UL

Aplicações

Automação industrial
Tanques e silos
