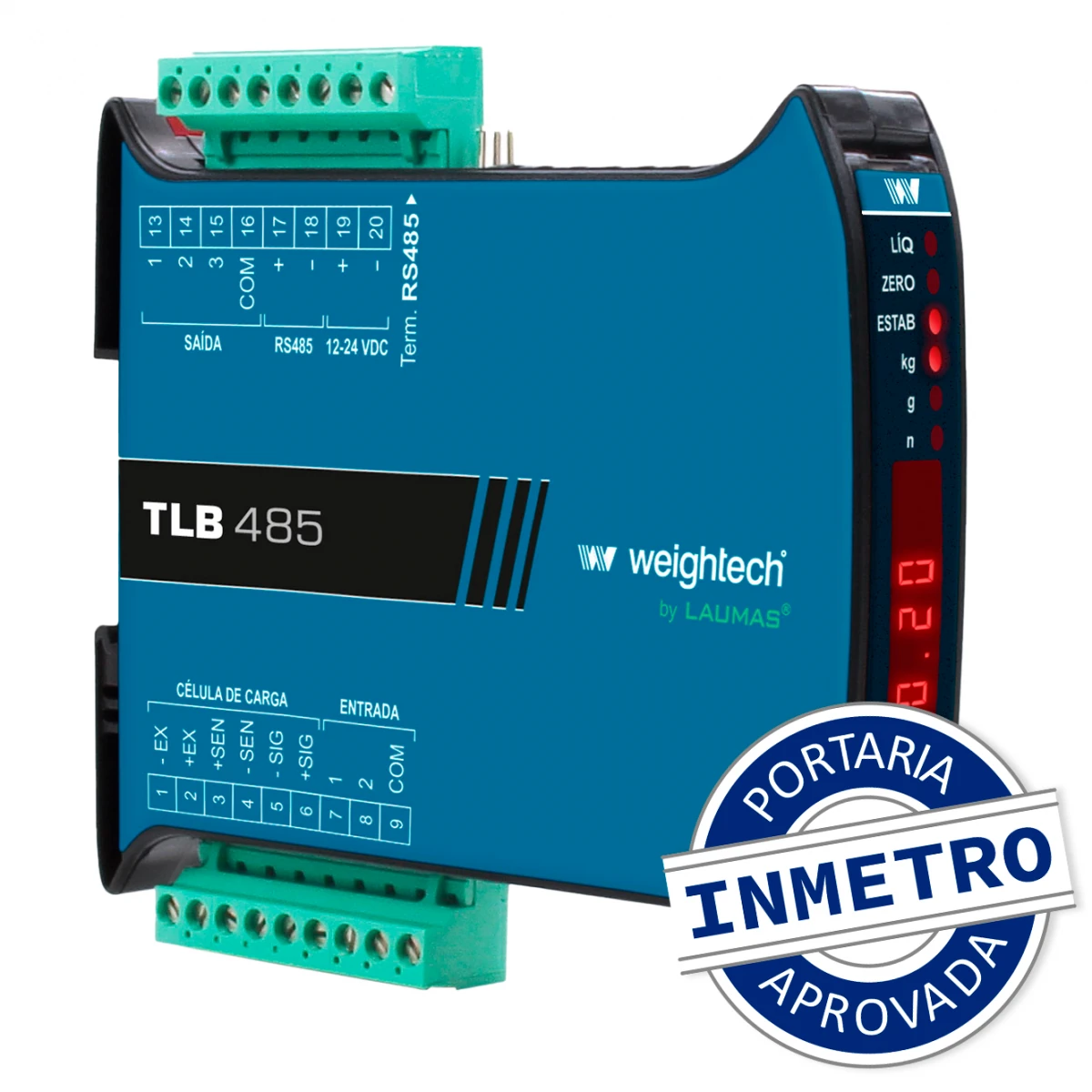

Transmissor de pesagem

TLB RS485

Name: Transmissor de pesagem TLB RS485
SKU: 504053

Laumas Elettronica · Código 504053

Transmissor de pesagem Laumas de 1 canal para células analógicas, com porta RS485 ou RS232, 2 entradas digitais, 3 saídas a relé e montagem em trilho DIN.

Certificados Desenho 3D Ficha técnica · Inglês Imagens para download Portaria INMETRO Manual de protocolos Manual técnico · Inglês

1 canal
RS485
24 bit

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Sinal e medição

Tipo de sinal: Células analógicas
Resolução interna: 24 bit (16.000.000 de pontos)
Número de divisões: 10.000
Quantidade máxima de células: 8 de 350 Ω
Canais para células de carga: 1 canal
Unidades de medida: g, kg, lb
Alimentação das células: 5 VDC / 120 mA
Filtro digital: Sim

Comunicação e entradas/saídas

Comunicação serial: 1 porta RS485 bidirecional ou RS232 unidirecional (selecionável)
Protocolo industrial: RS485
Protocolo de comunicação: MODBUS-RTU e ASCII LAUMAS
Entradas e saídas: 2 entradas digitais; 3 saídas a relé
Taxa de transmissão: 2400, 4800, 9600, 19200, 38400, 115200
Conexão com PC/PLC: Via RS485: até 99 instrumentos com repetidores de linha e até 32 sem repetidores
Displays remotos: Linha DR-WT via RS232 (transmissão contínua)

Display, instalação e alimentação

Altura dos dígitos: 8 mm
Instalação: Trilho DIN
Display: 6 dígitos semi-alfanuméricos em LED
Legendas do display: LÍQ., ZERO, ESTÁVEL, kg, g, L.
Tensão de alimentação: 12–24 VDC ±10% · 5 W

Certificações

Portaria INMETRO: 157/2022
Certificações: INMETRO, NTEP, OIML, UL

Aplicações

Automação industrial
Tanques e silos
