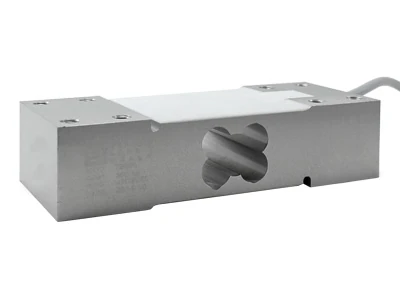

Célula de carga Single Point

TBSPL-300/500

Berman

Célula Single Point de alumínio, IP65, para plataformas de até 400 × 400 mm; cabo de 3 m, Ø5 mm.

Ficha Técnica (Português)Imagens para Download

100 / 200 / 300 / 500 kg
IP65

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 100 / 200 / 300 / 500 kg
Grau de proteção: IP65
Tipo da célula: Single Point
Tipo de sinal: Analógico

Construção

Material: Alumínio
Balanceamento de zero: ±2% Cn (100–300 kg); ±3% Cn (500 kg)
Resistência de entrada: 410 ± 15 Ω (100–300 kg); 404 ± 10 Ω (500 kg)
Sensibilidade: 2,0 ± 0,2 mV/V
Creep (30 min): ± 0,02% F.S
Compensação de temperatura no zero: ± 0,03% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,03% F.S/10 °C
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 2000 MΩ
Temperatura nominal: −10 a +40 °C
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 200% da capacidade nominal
Excitação recomendada: 5–10 VDC
Excitação máxima: 15 VDC
Temperatura de serviço: −20 a +60 °C
Torque de aperto: 20 N·m
Plataforma máxima: 400 × 400 mm
Cabo: 3 m · Ø 5 mm
