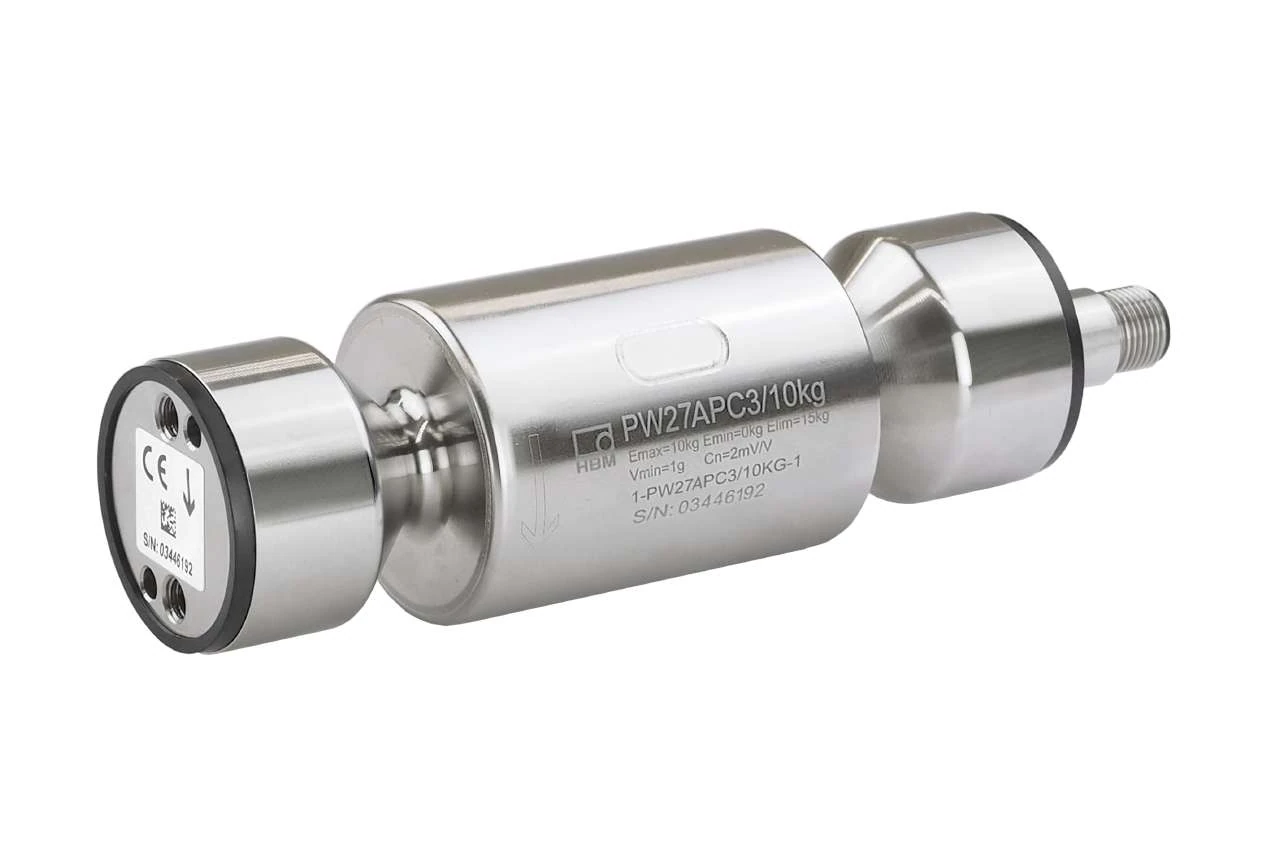

Célula de carga Single Point

PW27AC3

HBK

Célula Single Point higiênica de aço inoxidável, IP69K, classe OIML/C3MR, plataforma de até 400 × 400 mm; descrição destaca cabo com revestimento antibactérias.

Certificados Desenho 3D Ficha Técnica (Inglês)Imagens para Download Manual Técnico (Inglês)

10 / 20 kg
IP69K

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 10 / 20 kg
Grau de proteção: IP69K
Tipo da célula: Single Point
Tipo de sinal: Analógico
Classe de precisão: C3MR

Características elétricas

Sensibilidade: 2,0 ± 0,2 mV/V
Compensação de temperatura no zero: ± 0,0140% da capacidade nominal/10 K
Impedância de entrada: 380 ± 15 Ω
Impedância de saída: 360 ± 10 Ω
Resistência de isolamento: > 1 GΩ (100 VDC)
Limite de sobrecarga segura: 1000% da capacidade nominal
Limite de carga lateral: 200% da capacidade nominal
Sobrecarga de ruptura: > 1500% da capacidade nominal
Excitação recomendada: 5 VDC
Excitação máxima: 15 VDC

Construção

Material: Aço inoxidável
Certificações: OIML
Torque de aperto: 10 N·m
Plataforma máxima: 400 × 400 mm
