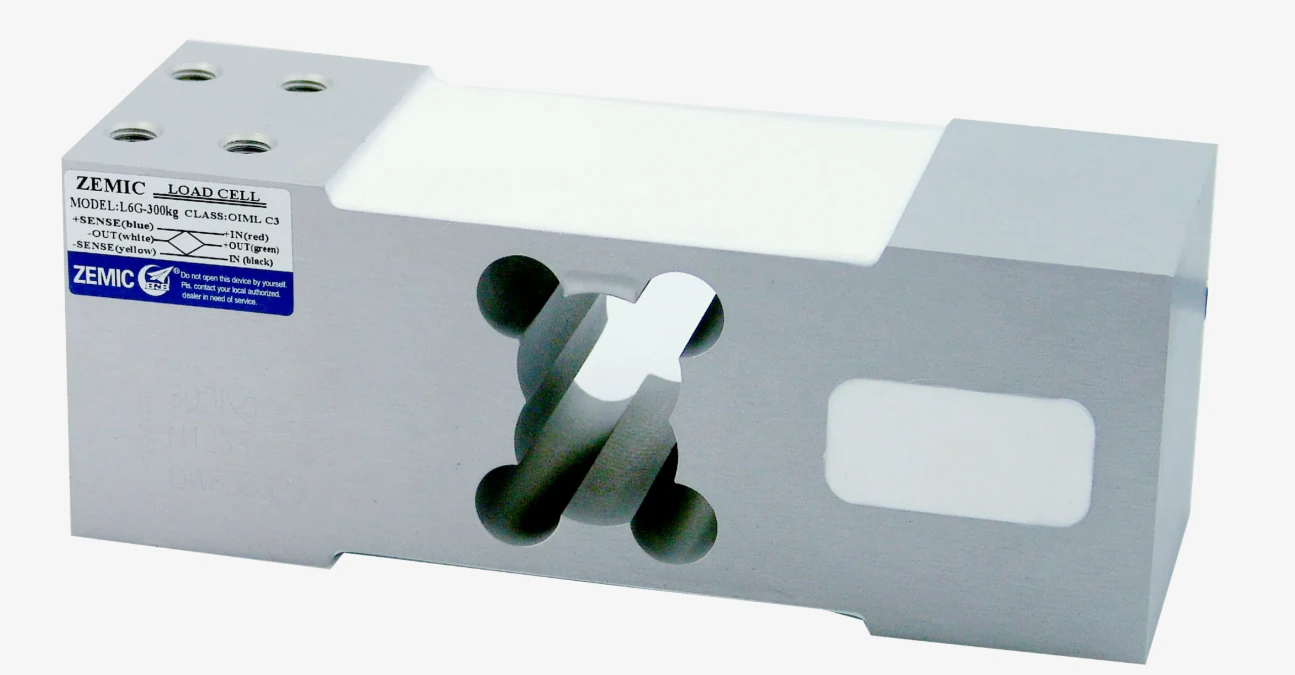

Célula de carga Single Point

L6G

Zemic

Célula de carga Single Point em alumínio para plataformas de até 600 × 600 mm, com proteção IP65.

Certificados Desenho 3D Documento original Ficha técnica · Português Imagens para download

100–500 kg
Single Point
IP65

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 100 / 150 / 300 / 500 kg
Tipo de sinal: Analógico
Tipo da célula: Single Point

Características elétricas

Balanceamento de zero: ± 2,0%
Impedância de entrada: 406 ± 6 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 120% da capacidade nominal
Sobrecarga de ruptura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e instalação

Material: Alumínio
Grau de proteção: IP65
Plataforma máxima: 600 × 600 mm
Temperatura de serviço: −35 a +65 °C
Temperatura de armazenamento: −40 a +70 °C
Torque de aperto: M8: 25 N·m
Cabo: Capa de PVC · 3 m · Ø 5,9 mm

Aplicações

Empacotadeiras
Tanques e silos
