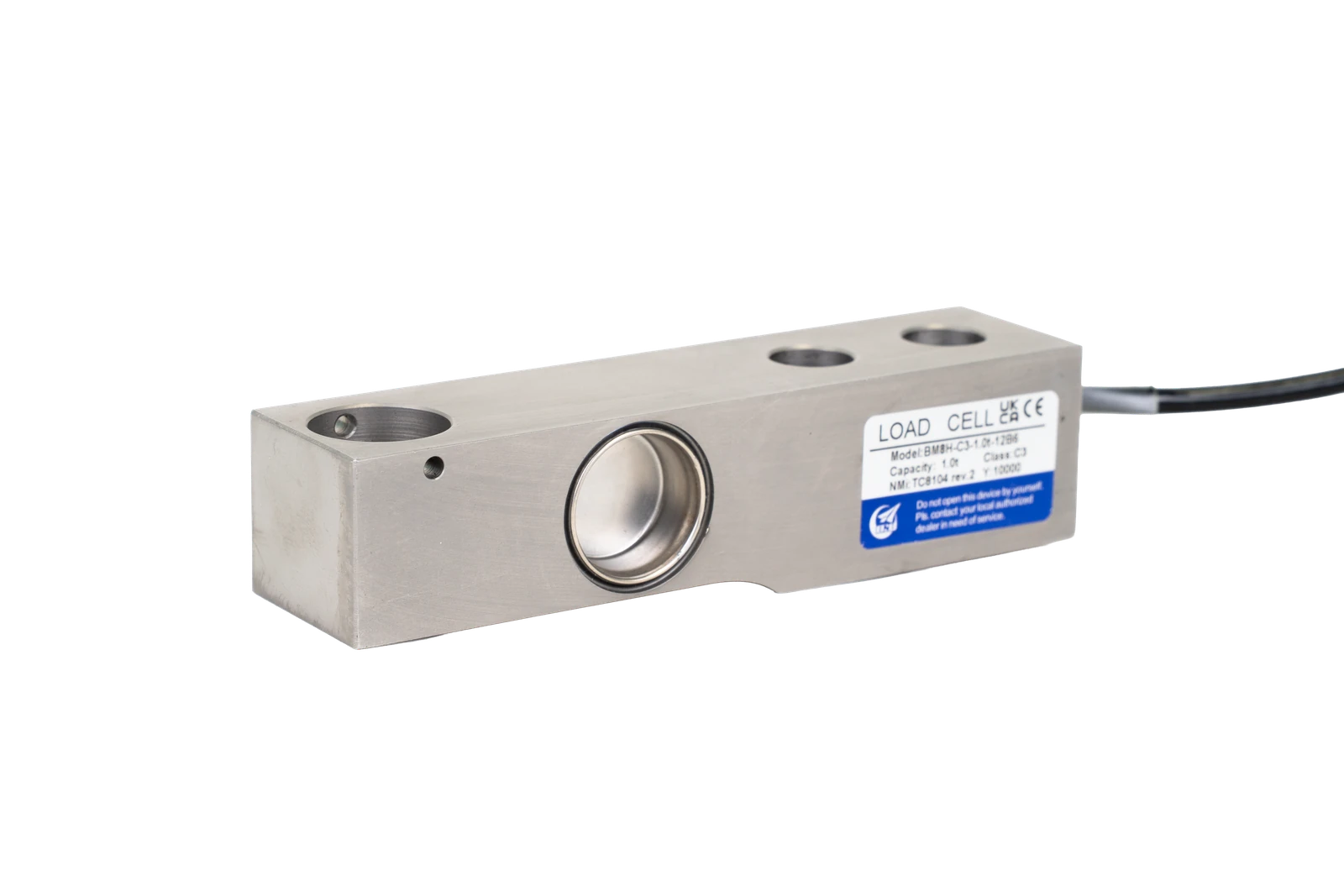

Célula de carga Shear Beam

BM8H

Zemic

Célula de carga Shear Beam BM8H C3 hermética para tremonhas, plataformas e paleteiras.

Certificados Desenho 3D Ficha Técnica (Português)Imagens para Download

500 / 1.000 / 2.000 / 5.000 / 10.000 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 500 / 1.000 / 2.000 / 5.000 / 10.000 kg
Grau de proteção: IP68
Tipo da célula: Shear Beam
Tipo de sinal: Analógico
Classe de precisão: C3

Características elétricas

Sensibilidade: 2,0 ± 0,002 mV/V
Balanceamento de zero: ± 1,0%
Compensação de temperatura no zero: ± 0,015% FS/10 °C
Compensação de temperatura na sensibilidade: ± 0,011% FS/10 °C
Impedância de entrada: 350 ± 3,5 Ω
Impedância de saída: 352 ± 3,5 Ω
Resistência de isolamento: ≥ 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC

Construção

Material: Aço inoxidável (500 kg); liga de aço (1–10 t)
Certificações: ATEX, CE, FM, NTEP, OIML
Temperatura de serviço: −35 a +65 °C
Cabo: 6 m · Ø 5 mm

Aplicações

Shear Beam
