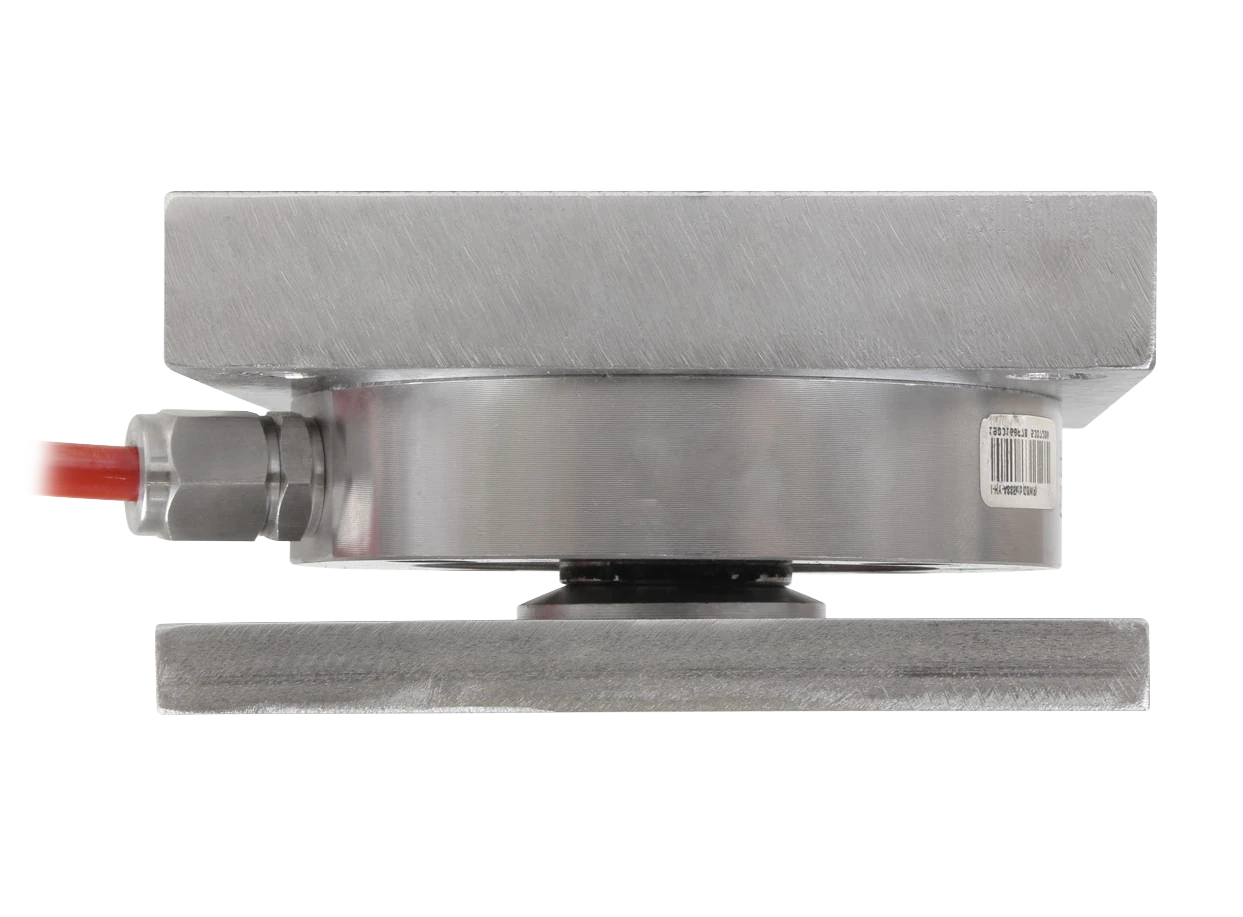

Célula de carga Suporte de pesagem Rocker Column

SIP-BTWM

Berman Load Cells

Suporte compacto de aço inox IP68 para sistemas de pesagem suspensos e rodoviários.

Desenho 3D Ficha Técnica (Português)Imagens para Download

2.200 / 4.500 / 9.000 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 2.200 / 4.500 / 9.000 kg
Grau de proteção: IP68
Tipo da célula: Rocker Column
Tipo de sinal: Analógico

Características elétricas

Sensibilidade: 3,0 ± 0,01 mV/V
Creep (30 min): ± 0,1% Cn
Compensação de temperatura no zero: ± 0,03% Cn/10 °C
Compensação de temperatura na sensibilidade: ± 0,03% Cn/10 °C
Impedância de entrada: 400 ± 20 Ω
Impedância de saída: 352 ± 3 Ω
Resistência de isolamento: > 5000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Limite de carga lateral: 200% da capacidade nominal
Excitação recomendada: 10–12 VDC
Excitação máxima: 15 VDC

Construção

Material: Aço inoxidável
Cabo: 4 fios · Ø 6 mm

Aplicações

Balança rodoviária
Tanques e silos
