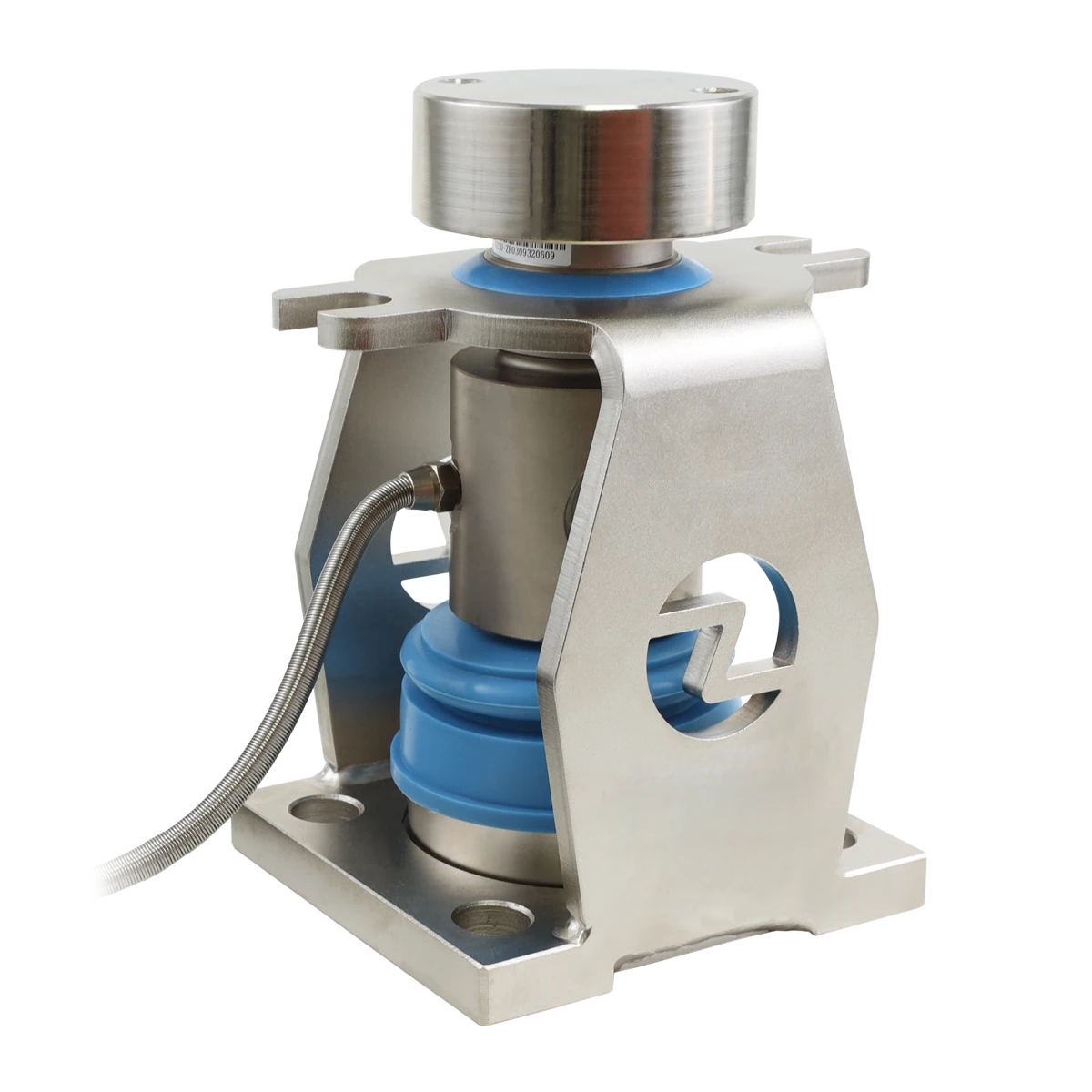

Célula de carga Rocker Column

HM14H

Zemic · Código 505555

Célula de carga Rocker Column analógica de 40 t em liga de aço, classe C3 e proteção IP68 para balanças rodoviárias.

Certificados Desenho 3D Documento original Ficha técnica · Português Imagens para download

40 t
C3
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade e sinal

Capacidade nominal: 40.000 kg
Tipo de sinal: Analógico
Classe de precisão: C3
Tipo da célula: Rocker Column

Características elétricas

Sensibilidade: 2 ± 0,002 mV/V
Creep (30 min): ± 0,025% F.S
Balanceamento de zero: ± 1,0% F.S
Compensação de temperatura no zero: ± 0,015% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,011% F.S/10 °C
Impedância de entrada: 750 ± 10 Ω
Impedância de saída: 700 ± 7 Ω
Resistência de isolamento: > 5000 MΩ (50 VDC)
Limite de sobrecarga segura: 150% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 18 VDC

Construção e proteção

Material: Liga de aço
Grau de proteção: IP68
Cabo: 20 m
Temperatura de serviço: −35 a +65 °C

Aplicações

Balanças rodoviárias
