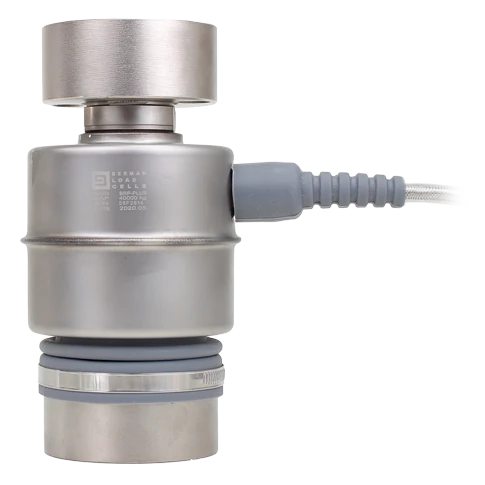

Célula de carga Rocker Column

BRP-Plus

Berman Load Cells

Célula de carga de construção premium para balanças rodoviárias; encapsulamento selado, conector robusto, cabo blindado em malha de aço inox e castanhas antirrotação.

Desenho 3D Ficha Técnica (Português)Imagens para Download

40.000 / 50.000 kg
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e proteção

Capacidade nominal: 40.000 / 50.000 kg
Grau de proteção: IP68
Tipo da célula: Rocker Column
Tipo de sinal: Analógico
Classe de precisão: C3

Características elétricas

Sensibilidade: 2,0 ± 0,005 mV/V
Creep (30 min): ± 0,02% da capacidade nominal
Compensação de temperatura no zero: ± 0,02% da capacidade nominal/10 °C
Compensação de temperatura na sensibilidade: ± 0,02% da capacidade nominal/10 °C
Impedância de entrada: 700 ± 20 Ω
Impedância de saída: 702 ± 5 Ω
Resistência de isolamento: ≥ 5000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Sobrecarga de ruptura: 300% da capacidade nominal
Excitação recomendada: 10 a 12 VDC
Excitação máxima: 15 VDC

Construção

Material: Aço inoxidável
Cabo: Blindado com malha de aço · 4 fios · 16 m · Ø 6 mm

Aplicações

Balança rodoviária
