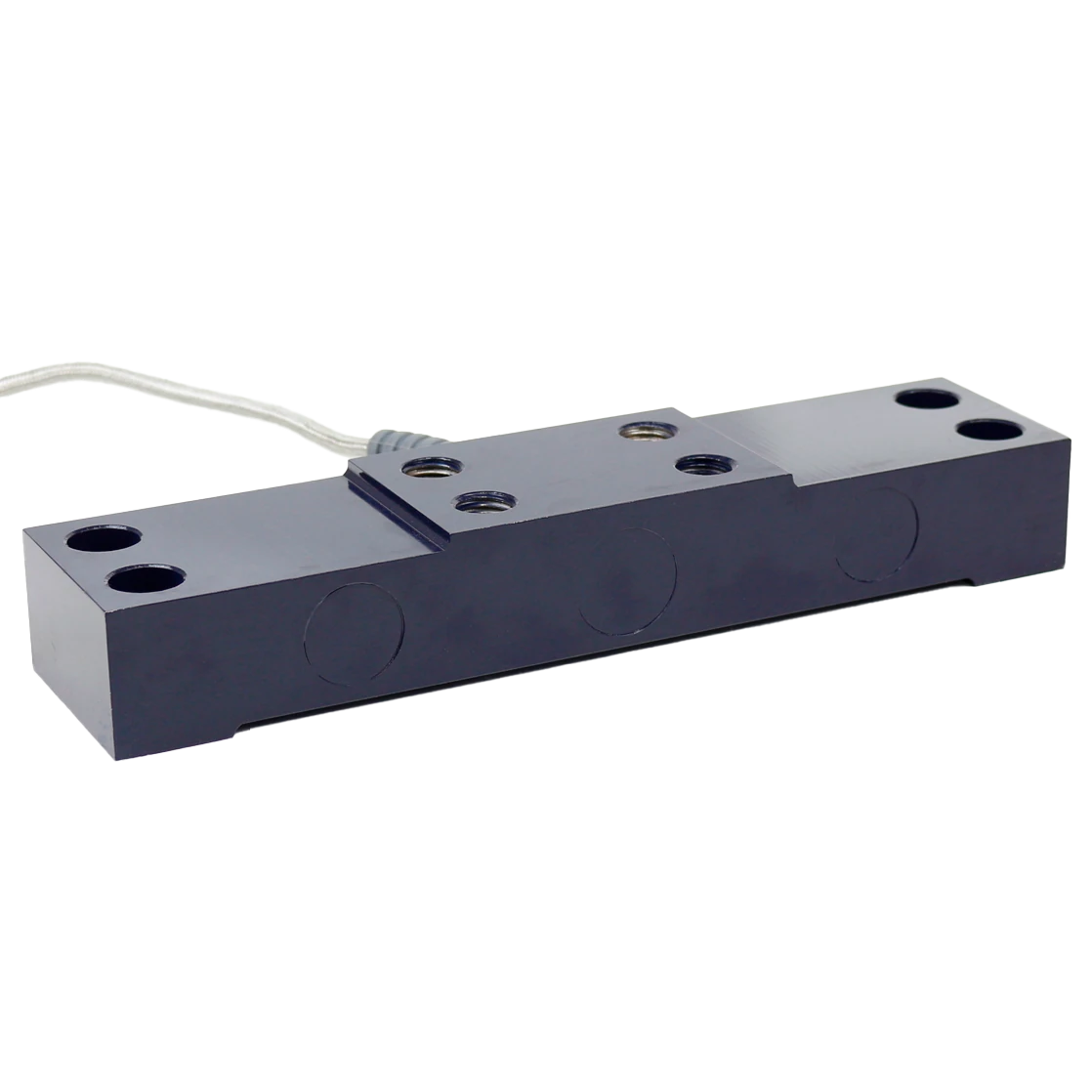

Célula de carga para pesagem embarcada

BPTMSB8

Berman Load Cells

Célula de carga para pesagem embarcada em liga de aço pintada, com proteção IP68 e conector hermético.

Relatório de teste Desenho 3D Ficha técnica · Português Imagens para download

10.000 / 20.000 kg
Analógico
IP68

Consultar pelo WhatsApp

Fale com a JNL sobre este modelo e a sua aplicação.

Especificações técnicas

Capacidade / SKU

Consultar pelo WhatsApp

A seleção atualiza a capacidade nominal na ficha técnica e na mensagem para a JNL.

Escolha com orientação técnica.

Selecione a capacidade para consultar o código Weightech correspondente.

Capacidade e sinal

Capacidade nominal: 10.000 / 20.000 kg
Tipo de sinal: Analógico
Tipo da célula: Pesagem embarcada

Características elétricas

Sensibilidade: 2,0 ± 0,002 mV/V
Creep (30 min): ± 0,05% F.S
Balanceamento de zero: ± 1%
Compensação de temperatura no zero: ± 0,03% F.S/10 °C
Compensação de temperatura na sensibilidade: ± 0,05% F.S/10 °C
Impedância de entrada: 385 ± 5 Ω
Impedância de saída: 352 ± 3 Ω
Resistência de isolamento: > 5000 MΩ
Limite de sobrecarga segura: 150% da capacidade nominal
Limite de carga lateral: 200% da capacidade nominal
Excitação recomendada: 5–12 VDC
Excitação máxima: 15 VDC

Construção e cabo

Material: Liga de aço pintada
Grau de proteção: IP68
Cabo: 4 fios · 10 m · Ø 8 mm
Temperatura de serviço: −30 a +70 °C

Aplicações

Pesagem embarcada
